【Google AppSheet】フロー履歴&ファイル添付対応ワークフロー申請アプリ1

ノーコード開発ツール「Google AppSheet」(データはGoogleスプレッドシートで管理)による、フロー履歴・ファイル添付に対応したワークフロー申請アプリの作成例を紹介します。

操作環境：

OS：Windows 11
Webブラウザー：Google Chrome

使用プラン：Google Workspace Business Starter(AppSheet Core)(*)
*AppSheetのライセンスの種類毎の機能は、公式記事に掲載されています
アプリ使用環境：

OS：Android
アプリ：Google AppSheet

要件・項目の整理
アプリの完成イメージ
Googleスプレッドシート用意
Google Apps Script作成
Google AppSheet アプリ作成

要件・項目の整理

以前紹介したAppSheetによる執務日報アプリでも、簡易的なワークフロー機能を実装しました。
今回は一般的なワークフローの雛形として、執務日報アプリのワークフロー機能の要件に加え、以下の機能を含めたワークフロー申請アプリを作成します。

申請部署の切り替えにより、選択した申請部署の上長を承認者に設定できるようにする
公開設定により、申請部署内のデータであれば、申請者・承認者でなくても所属メンバーが閲覧できるようにする
承認期限の設定により、期限当日・超過がアプリ上で分かるようにするとともに、日次で承認者に処理依頼のリマインダメールを送付する
承認者のアクションとして、承認・差戻しに加え、否認も実施できるようにする
監査証跡用にフロー履歴(誰が・いつ・何のアクションを行ったのか)を保持する
問い合わせ用に申請データの一意な連番として申請Noを設け、新規データ作成時に採番する

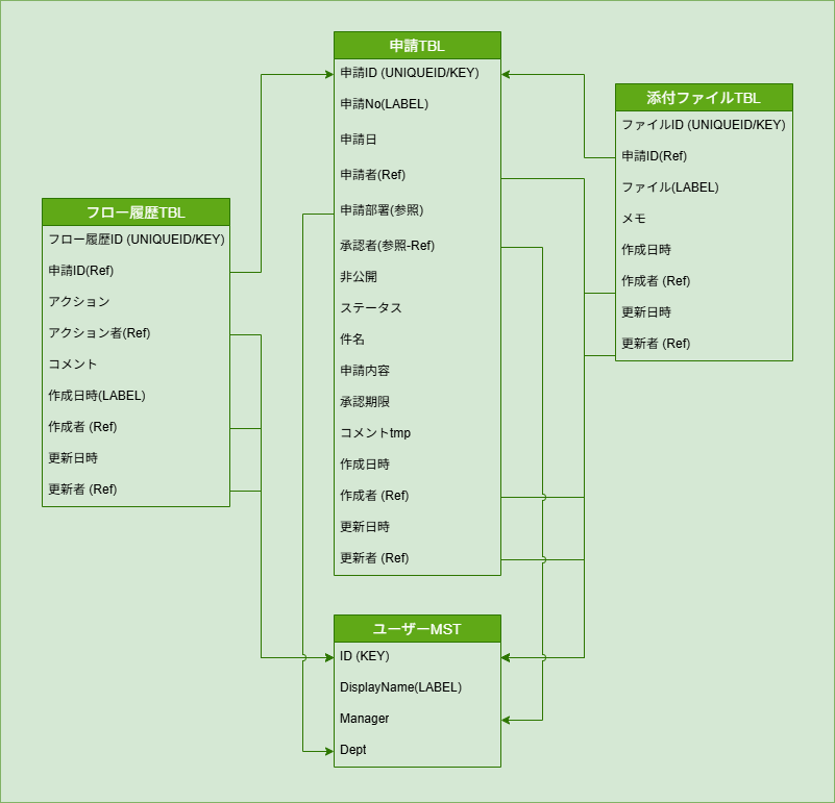

このアプリで扱う項目は以下の通りとします。申請TBLに対し、添付ファイルTBLとフロー履歴TBLがそれぞれ1:nの関係性となります。　　

項目名	データ種類	表示	必須	初期値	特記事項
申請ID	Text		自動	UNIQUEID()	KEY
申請No	Number	(*1)	自動	(*1)	LABEL、*1.新規作成保存時に申請Noの最大値+1(新規作成保存前は非表示)
申請日	Date	○	○	TODAY()
申請者	Ref(UserMST)	○	自動	(*2)	*2.申請者のGWSのユーザー名(画面上は表示名)
申請部署	Enum	○	○	(*3)	*3.申請者のGWSの部署名
承認者	Enum-Ref(UserMST)	○	○	(*4)	4.申請者の上長のGWSのユーザー名(画面上は表示名)。上長不在時は2と同じ
非公開	Enum	○	○	いいえ	選択肢:いいえ,はい
ステータス	Enum	○	自動	下書き	選択肢:下書き,差戻し,処理待,承認済,否認済
件名	Text	○	○
申請内容	LongText	○	○
承認期限	Date	○
コメントtmp	LongText
作成日時	DateTime	○	自動	NOW()
作成者	Ref(UserMST)	○	自動	(*5)	*5.作成者のGWSのユーザー名(画面上は表示名)
更新日時	DateTime	○	自動	NOW()
更新者	Ref(UserMST)	○	自動	(*6)	*6.更新者のGWSのユーザー名(画面上は表示名)

図表1-1 項目定義(申請TBL)

項目名	データ種類	表示	必須	初期値	特記事項
ファイルID	Text		自動	UNIQUEID()	KEY
申請ID	Ref(申請TBL)	○	自動(*1)		*1.申請TBLから引継ぐため変更不可
ファイル	File	○			LABEL
メモ	LongText	○
作成日時	DateTime	○	自動	NOW()
作成者	Ref(UserMST)	○	自動	(*2)	*2.作成者のGWSのユーザー名(画面上は表示名)
更新日時	DateTime	○	自動	NOW()
更新者	Ref(UserMST)	○	自動	(*3)	*3.更新者のGWSのユーザー名(画面上は表示名)

図表1-2 項目定義(添付ファイルTBL)

項目名	データ種類	表示	必須	初期値	特記事項
フロー履歴ID	Text		自動	UNIQUEID()	KEY
申請ID	Ref(申請TBL)	○	自動(*1)		*1.申請TBLから引継ぐため変更不可
アクション	Enum	○	自動		選択肢:申請,申請取消し,差戻し,承認,否認
アクション者	Ref(UserMST)	○	自動	(*2)	*2.アクション者のGWSのユーザー名(画面上は表示名)
コメント	LongText	○			申請TBLのコメントtmpの値
作成日時	DateTime	○	自動	NOW()
作成者	Ref(UserMST)	○	自動	(*3)	*3.作成者のGWSのユーザー名(画面上は表示名)
更新日時	DateTime	○	自動	NOW()
更新者	Ref(UserMST)	○	自動	(*4)	*4.更新者のGWSのユーザー名(画面上は表示名)

図表1-3 項目定義(フロー履歴TBL)

添付ファイルTBLのファイル項目は、保存先のファイル名(パスを含む)を格納します。実際のファイルはGoogleドライブに保存します。

メニュー	利用者	データ条件	更新アクション
申請前	全員	[ステータス]が"下書き"か"差戻し"で、[申請者]が利用者本人	申請、追加、編集、削除
申請取消し	全員	[ステータス]が"処理待"で、[申請者]が利用者本人	申請取消し
処理待	上長	[ステータス]が"処理待"で、[承認者]が利用者本人	承認、差戻し、否認
処理済	全員	[ステータス]が"承認済"か"否認済"で、　[申請者]が利用者本人か、[承認者]が利用者本人か、　[非公開]が"いいえ"で[申請部署]が利用者の所属部署
閲覧	全員	[申請者]が利用者本人か、[承認者]が利用者本人か、 [非公開]が"いいえ"で[申請部署]が利用者の所属部署

図表1-6 各メニューの基本仕様

以前の記事で紹介したAppSheetの契約書管理アプリと同じ機能について、仕様を若干変更していますので、補足説明します。

機能	当アプリ【A】	契約書管理【B】	仕様補足
自動採番	申請No：申請データの新規作成時、保存を契機に採番	契約書コード_親：契約書データの新規作成時、登録画面の初期値として設定	【A】は大人数が使用する想定のため、同時に申請データの新規作成が行われたとき、自動採番の値の重複が起こらないよう考慮した。【B】は法務担当者のみ使用する想定
ファイル添付	申請データ保存後に設定	契約書データの保存前/保存後ともに設定可	【A】【B】ともにファイル保存先のサブフォルダー名に自動採番の値を使用している。【A】は申請データの保存後に自動採番の値が決まるため、申請データの保存後に添付ファイルを設定する方式とした

図表1-7 類似アプリとの仕様比較

アプリの完成イメージ

先にアプリの完成イメージを紹介します。
まずは申請者による申請データの作成を行います。

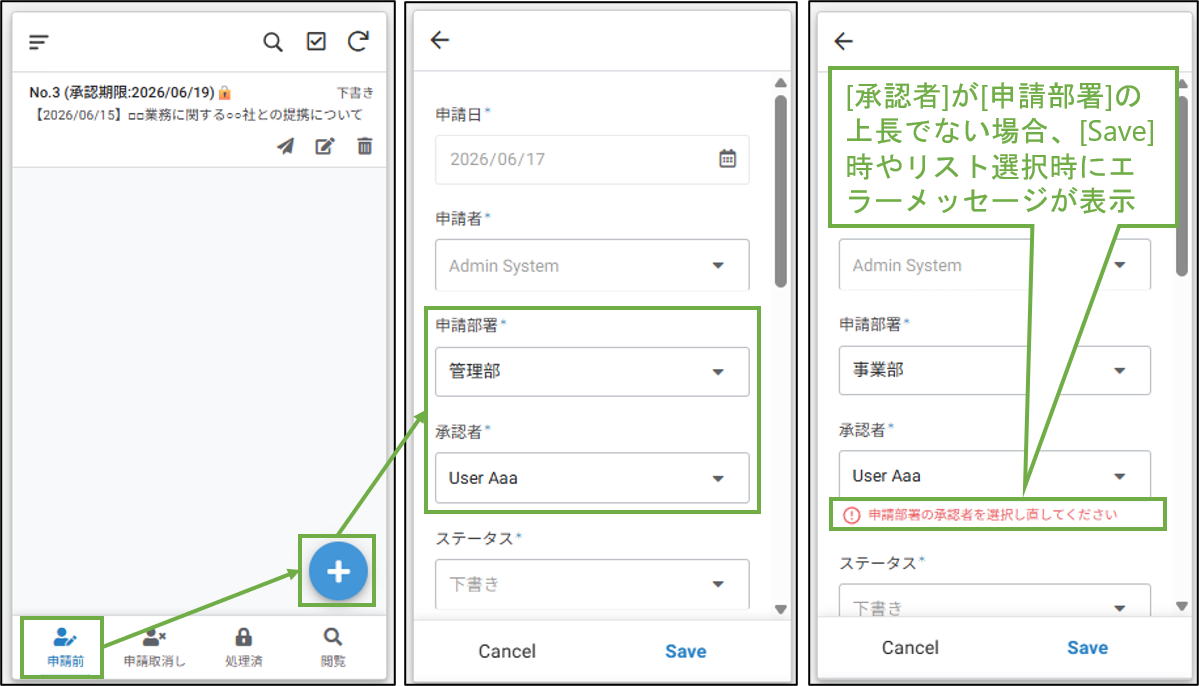

左：[申請前]メニューをタップし、[+]をタップします。
*[申請前]メニューには、[ステータス]が"下書き"か"差戻し"で、申請者がアプリユーザーの申請データが表示されます
中：登録画面が表示されます。[申請部署]の初期値は[申請者]の所属部署、[承認者]の初期値は[申請者]の上長となり、それらは変更できます。
*[承認者]はGoogle Workspaceのユーザー情報にある[マネージャーのメール]という項目から取得しています。この項目が未設定(承認者が不在)の場合は、申請者本人を初期値とします
右(補足)：[申請部署]を変更すると、その部署の上長が[承認者]のリストに表示されます。[承認者]が[申請部署]の上長でない場合、[Save]時やリスト選択時にエラーメッセージが表示されま。なお、上長が不在かつ自身が上長でないユーザーが申請する場合、選択した[申請部署]の上長にあたる人を誰かしら選択する想定です。

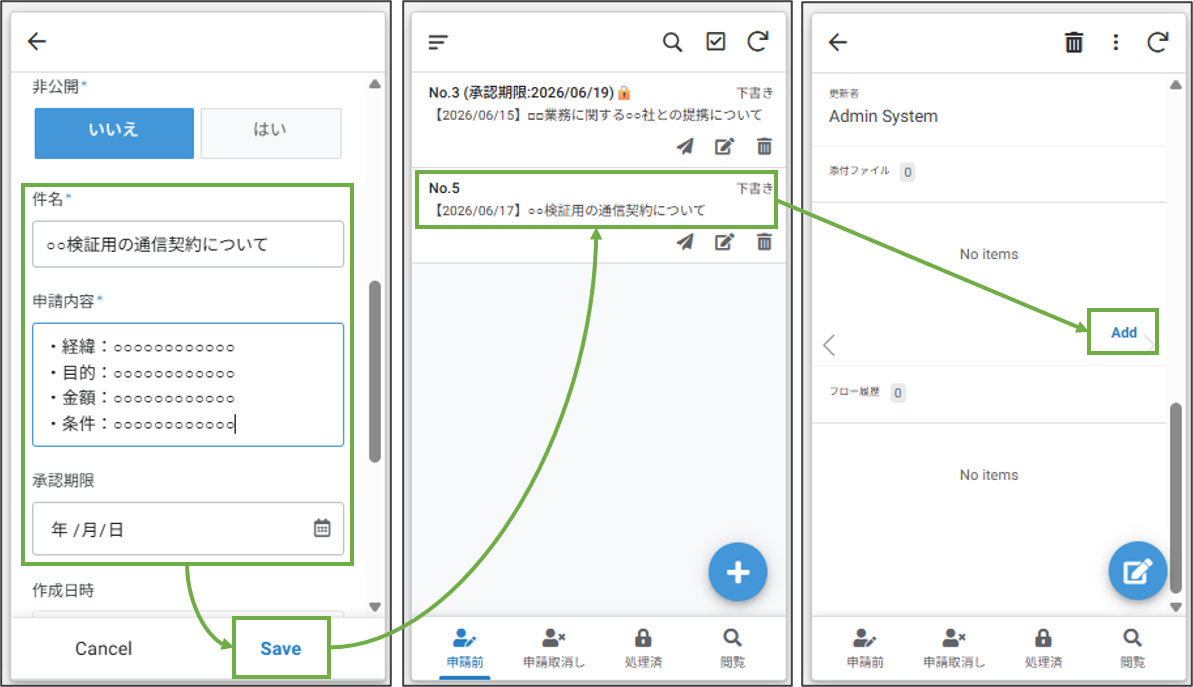

左：登録画面の下半分です。[非公開]・[件名]・[申請内容]・[承認期限](任意)を選択・入力し、[Save]をタップします。
*[非公開]が"いいえ"の場合、[処理済]メニューや[閲覧]メニューで、アプリユーザーが[申請者]か[承認者]のデータに加え、[申請部署]がアプリユーザーの所属部署のデータが表示されます

*[承認期限]を設定すると、期限当日・超過の未処理データがアプリ上で目立つよう表記されたり、承認者に処理依頼のリマインダメールが日次送付されたりします
中：一覧画面に[Save]した申請データが表示されたら、これをタップします。
*各データの左上の[No.]の数字が[申請No]で、申請データを新規作成し[Save]すると自動採番されます
右：詳細画面下部に[添付ファイル]の欄が表示されますので、[Add]をタップします。

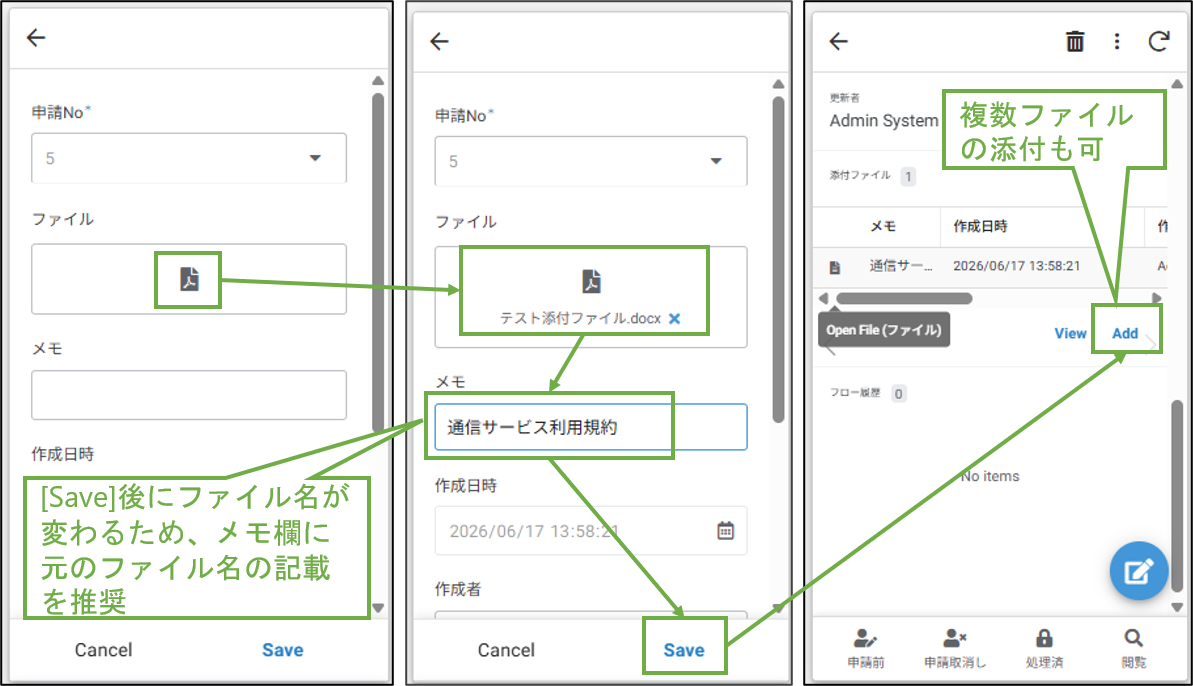

左：添付ファイルの登録画面が表示されたら、ファイルアイコンをタップします。
*[申請No]は申請データの詳細画面から引継がれます
中：添付ファイルを選択後、[Save]をタップします。
*[Save]後にファイル名が変わるため、メモ欄に元のファイル名の記載を推奨します
右(補足)：[Add]をタップすると、さらに添付ファイルを追加できます

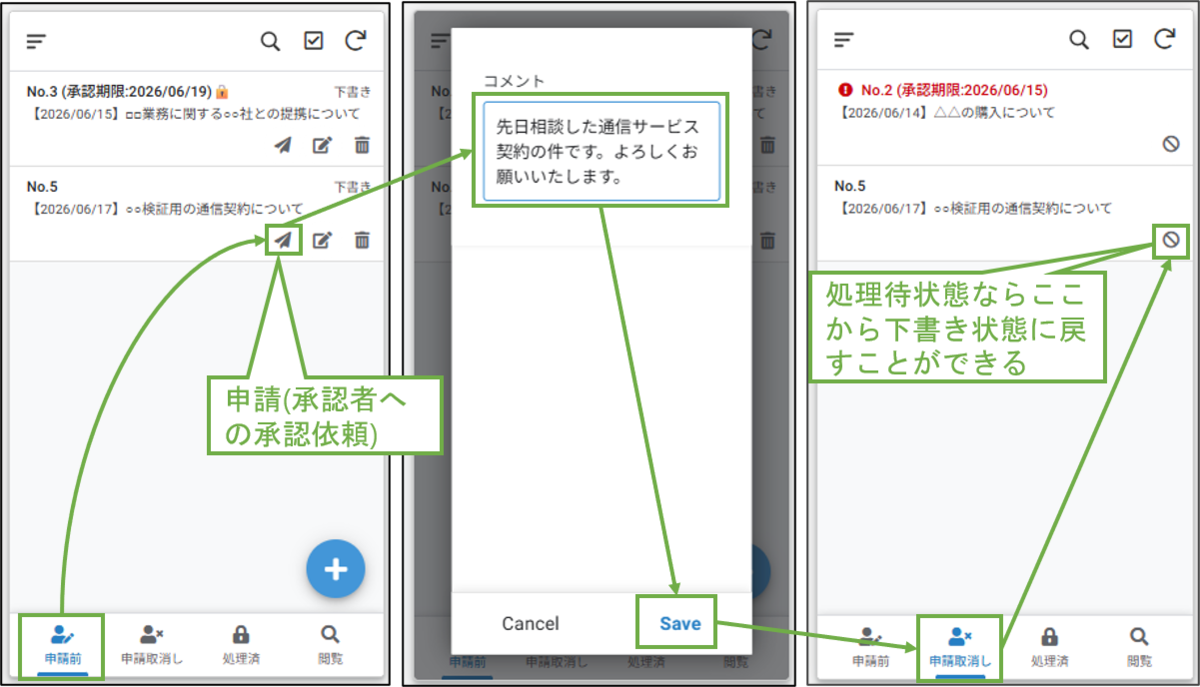

申請者による申請(承認者への処理依頼)と、申請取消し、再申請を行います。

左：[申請前]メニューの一覧画面に戻り、[申請]アイコンをタップします。
*[申請者]と[承認者]が同じ場合、[申請]アイコンをタップすると、ステータスは即時に"承認済"になります

*[申請]は、データを選択して詳細画面を開き、そこからでも実施できます
中：コメント事項があれば適宜入力し、[Save]をタップします。
右：[申請取消し]メニューをタップすると、今申請したデータが表示されます。承認者の処理待状態であれば、ここから申請を取消し、下書き状態に戻すことができます。[申請取消し]アイコンをタップします。
*[申請取消し]メニューには、[ステータス]が"処理待"で、[承認者]がアプリユーザーの申請データが表示されます

*[申請取消し]は、データを選択して詳細画面を開き、そこからでも実施できます

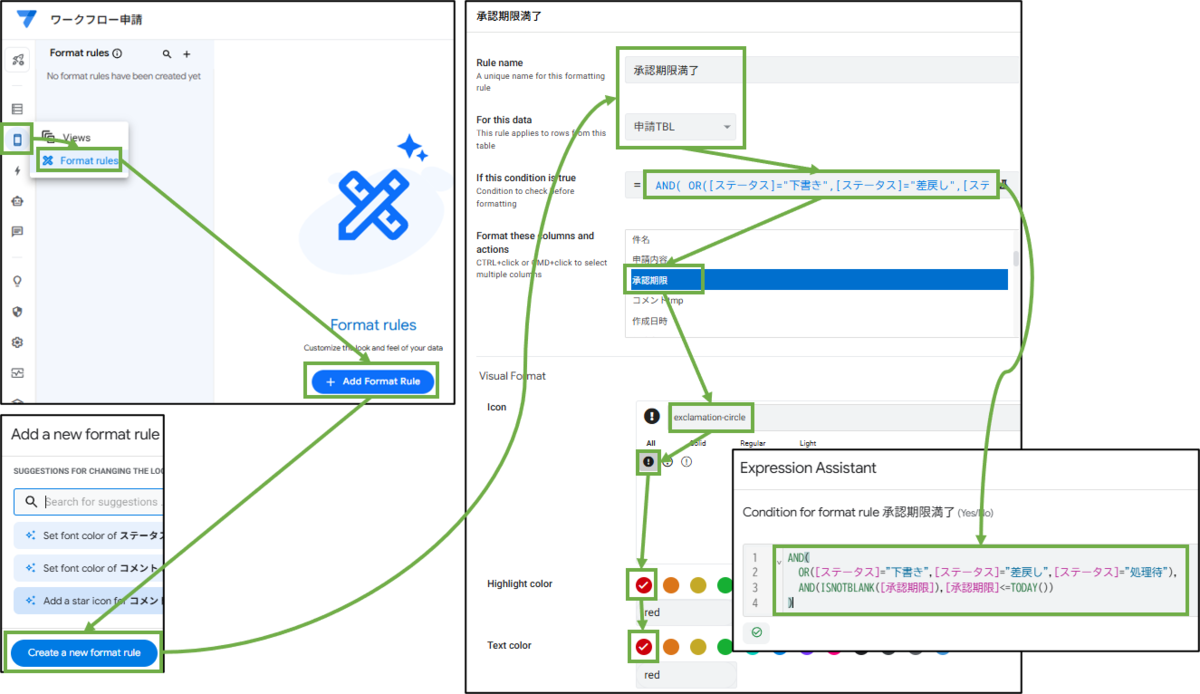

承認期限が設定されている場合は、一覧画面のNoの右にカッコ書きで表示されます。さらに承認期限が当日以前の場合は赤文字で表記となります。
また、[非公開]を"はい"とした場合は鍵マークが表示され、申請者・承認者以外のアプリユーザーにはデータが表示されません。

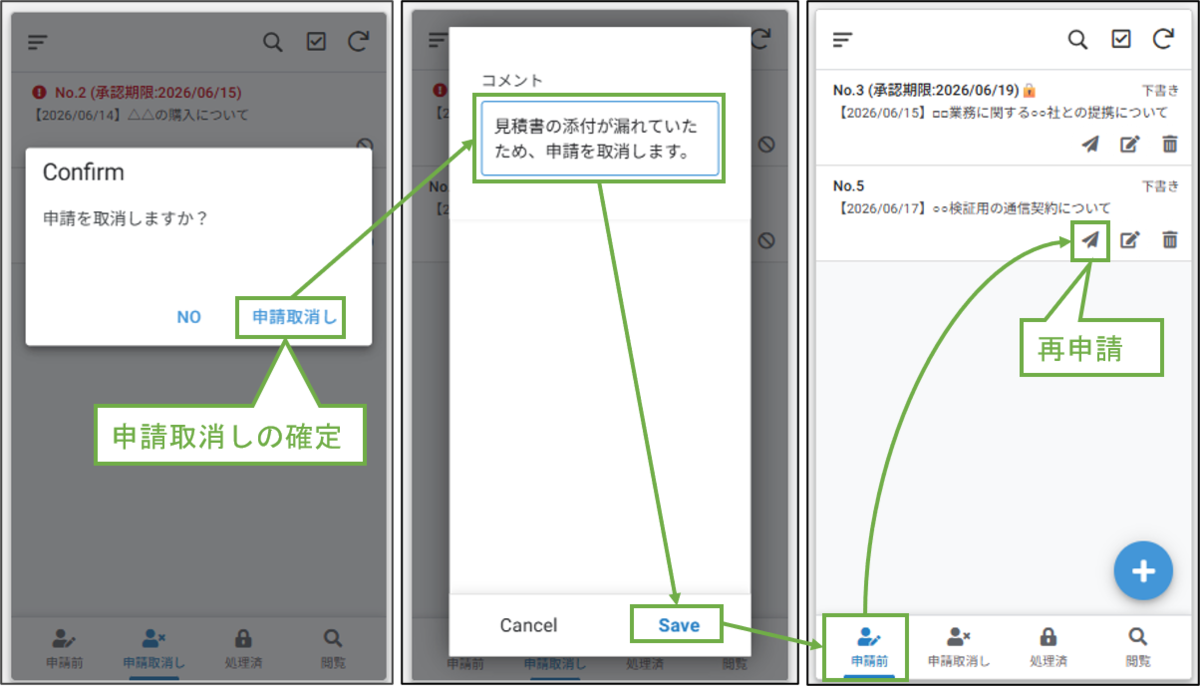

左：確認メッセージが表示され、[申請取消し]をタップすると、申請取消しが確定します。
*[NO]をタップすると[申請取消し]は行われません
中：コメント事項があれば入力し、[Save]をタップします。
左：[申請前]メニューに申請を取消したデータが表示されます。データ修正後、[申請]アイコンをタップし、必要に応じてコメントを入力し(画面割愛)、承認者の処理に進みます。
*[申請前]メニューでは、申請データだけでなく、添付ファイルの追加・変更・削除も実施できます

承認者による差戻し、再申請、承認者による承認を行ってみます。

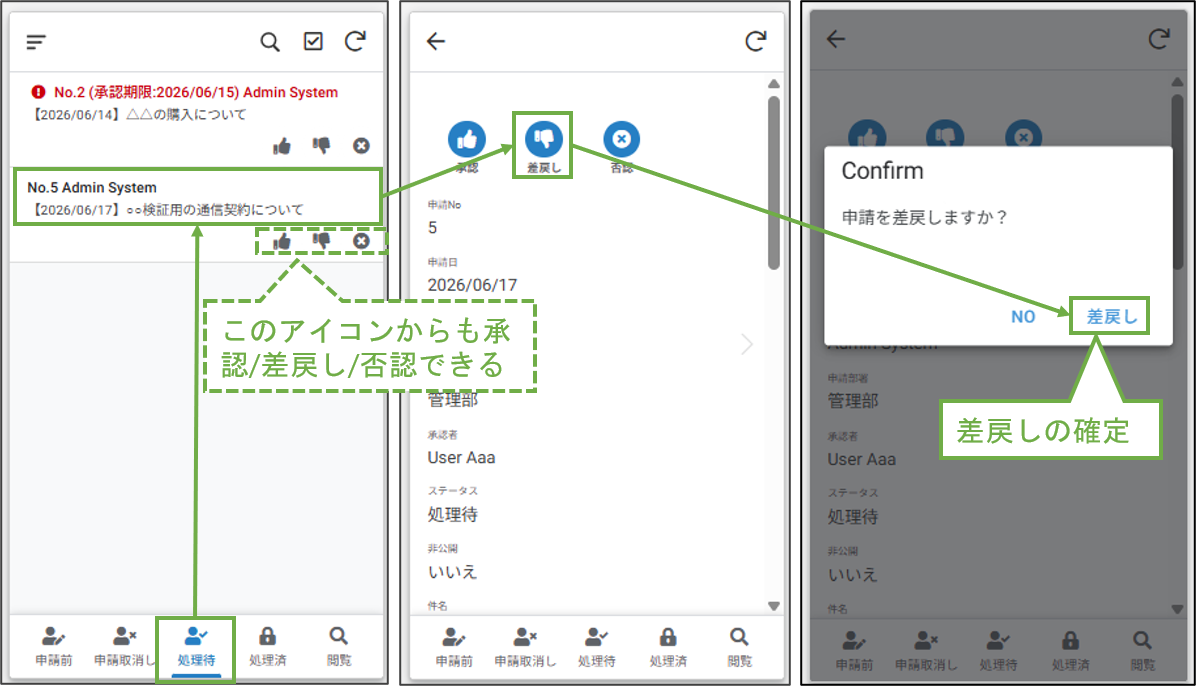

左：承認者は[処理待]メニューが表示されます。これをタップすると、"処理待"の申請データが表示されます。データをタップして詳細画面を開きます。
*[処理待]メニューには、[ステータス]が"処理待"で、[承認者]がアプリユーザーの申請データが表示されます

*一覧画面の[承認]・[差戻し]・[否認]アイコンからも処理することができます
中：詳細画面が表示されたら、[差戻し]アイコンをタップします。
右：確認メッセージが表示され、[差戻し]をタップすると、差戻しが確定します。
*[NO]をタップすると差戻しは行われません

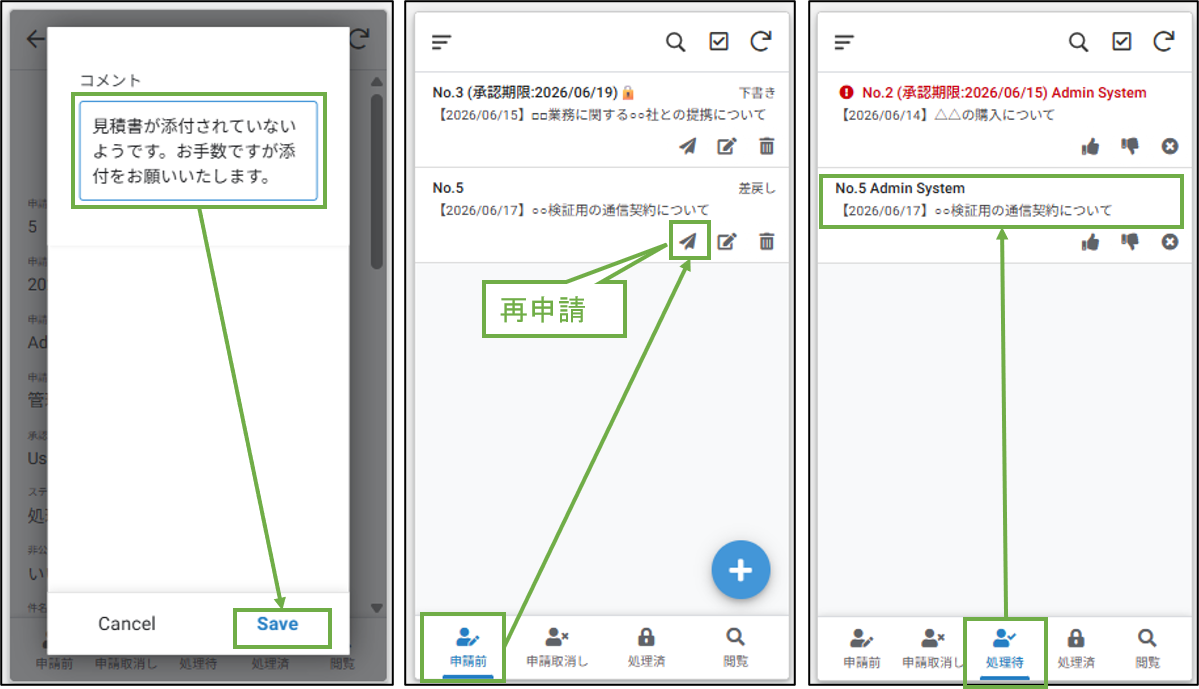

左：コメント事項があれば入力し、[Save]をタップします。
中：[申請前]メニューに差戻された申請データが表示されます。データ修正後、[申請]アイコンをタップし、必要に応じてコメントを入力し(画面割愛)、承認者の処理に進みます。
右：承認者が[処理待]メニューをタップすると、再申請されたデータが表示されます。データをタップして詳細画面を開きます。

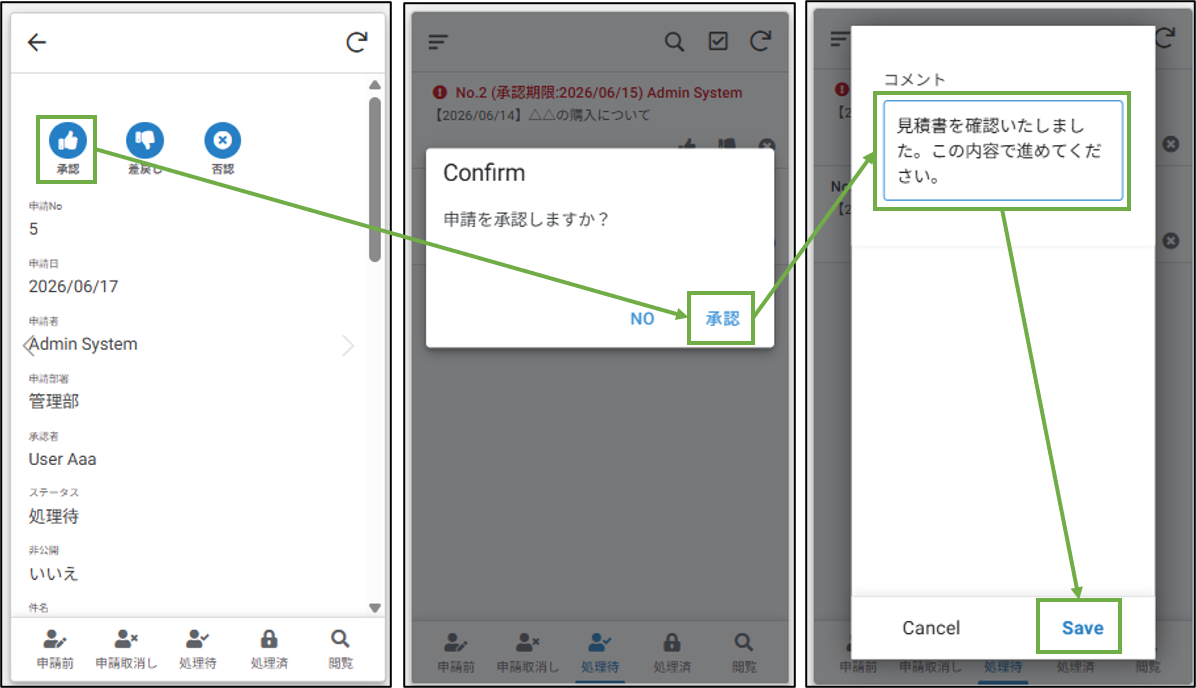

左：詳細画面が表示されたら、[承認]アイコンをタップします。
中：確認メッセージが表示され、[承認]をタップすると、承認が確定します。
*[NO]をタップすると承認は行われません
右：コメント事項があれば入力し、[Save]をタップします。

否認の操作は承認と同じなので割愛します。否認は差戻しと違って修正・再申請ができません。

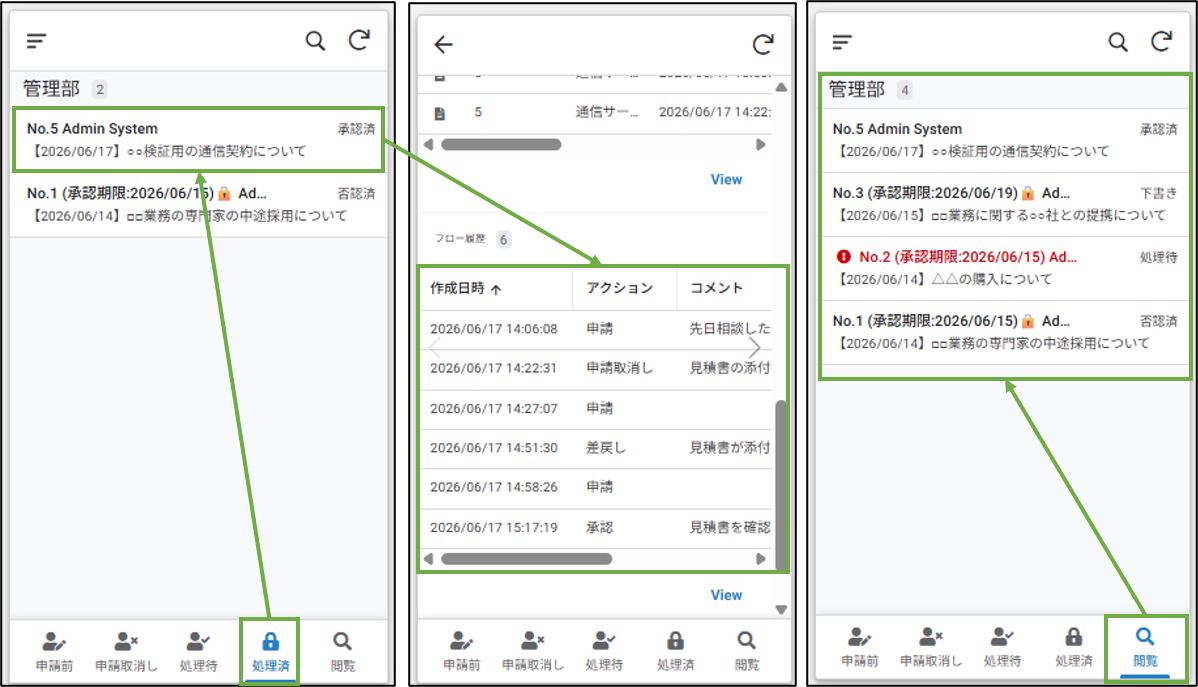

左：[処理済]メニューに"承認済"や"否認済"の申請データが表示されます。データをタップして詳細画面を表示してみます。
*[処理済]メニューには、後述の[閲覧]メニューの表示条件のうち、[ステータス]が"承認済"か"否認済"の申請データが表示されます

*"承認済"や"否認済"となった申請データの変更や削除はできません

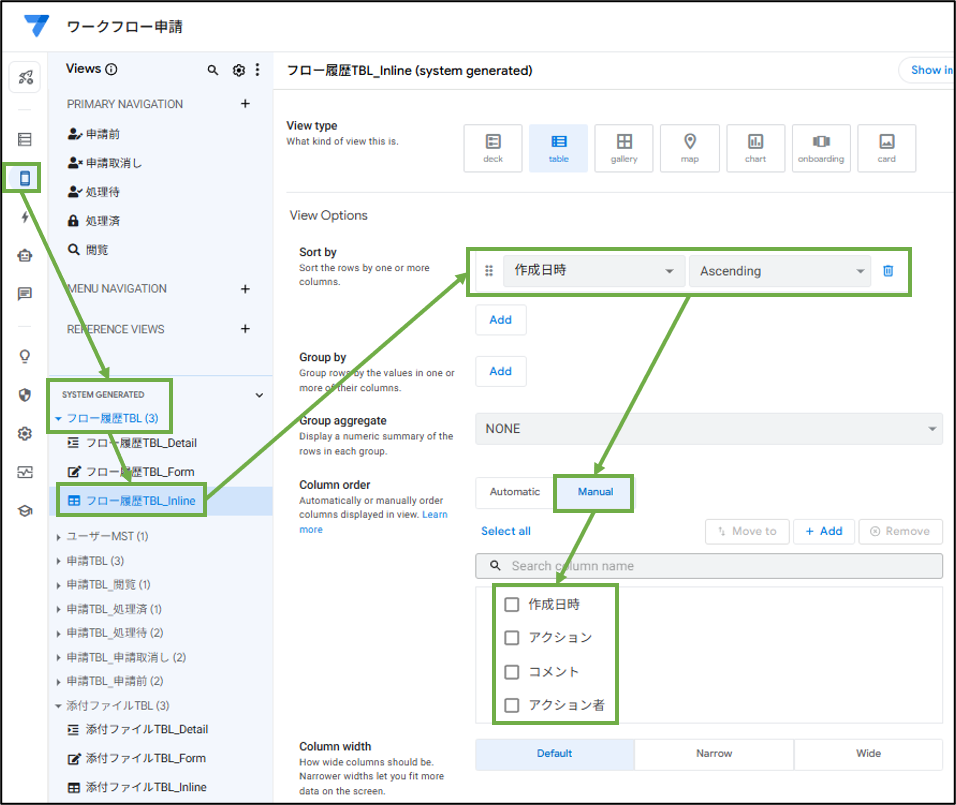

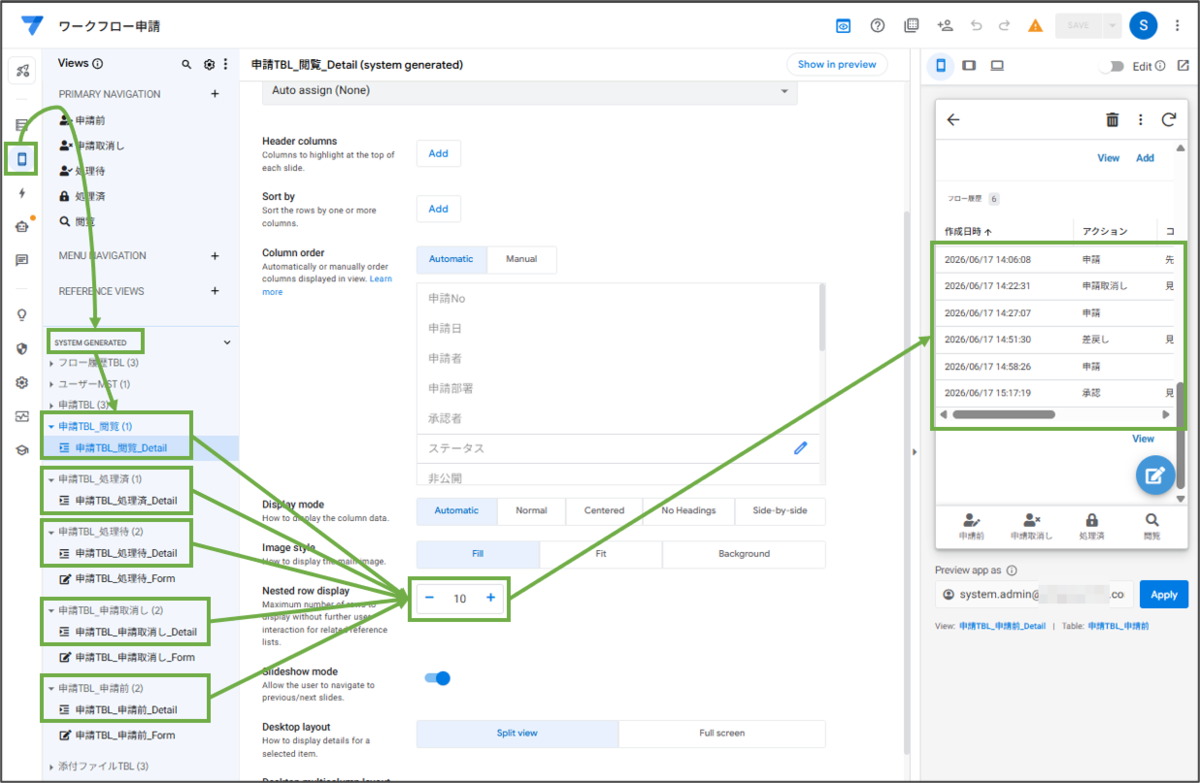

中(補足)：詳細画面の下の方にフロー履歴が表示されます。
右：[閲覧]メニューは[申請者]か[承認者]がアプリユーザーの申請データと、[非公開]が"いいえ"なら[申請部署]がアプリユーザーの所属部署の申請データが表示されます。[ステータス]に関わらず、このメニューではデータの変更はできません。

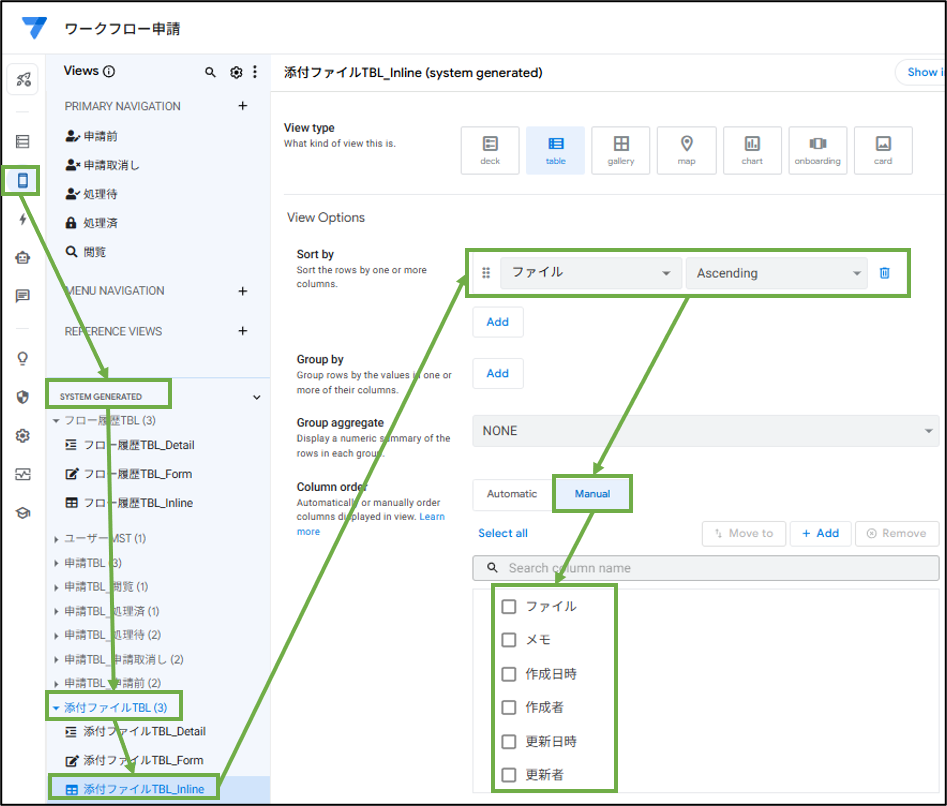

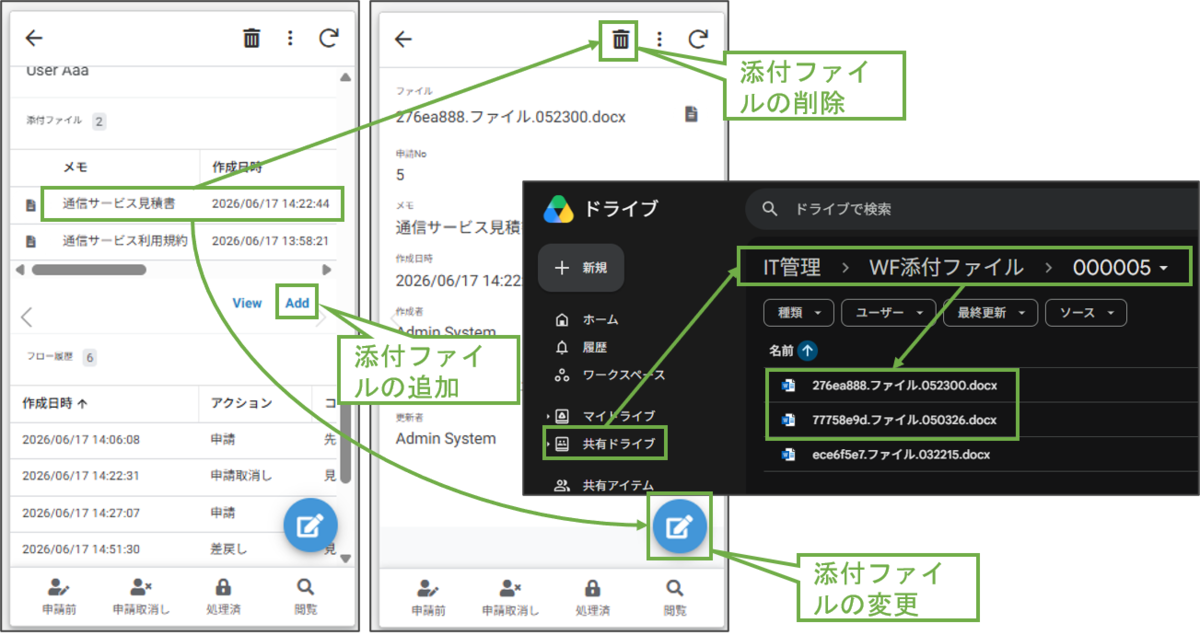

左：添付ファイルを追加・変更・削除したい場合は、[申請前]メニューで対象の申請データの詳細画面を表示します。追加は[Add]から実施できます。変更・削除は対象の添付ファイルをタップします。
*申請後の場合、ファイルアイコンから添付ファイルの閲覧やダウンロードのみ実施できます
中：添付ファイルの詳細画面が表示され、ここでも変更・削除ができます。
右：添付ファイルは、共有ドライブの[IT管理]下の、[WF添付ファイル＞{申請Noのゼロ出し6桁}]フォルダーの下に格納しています。
*今回のアプリでは、誤操作によるファイル喪失を避けるため、変更・削除前のファイルも共有ドライブに残し、添付ファイルTBLのデータのみ変更・削除しています。不要ファイルを物理的に削除したい場合は、添付ファイルTBLに記録されていないファイルを物理削除するGASを定期実行するなどの対応が必要です

最後は通知メールの紹介です。
各通知メール下部の[アプリで確認する]ボタンをクリックすると、対象データの詳細画面を表示するようになっています。

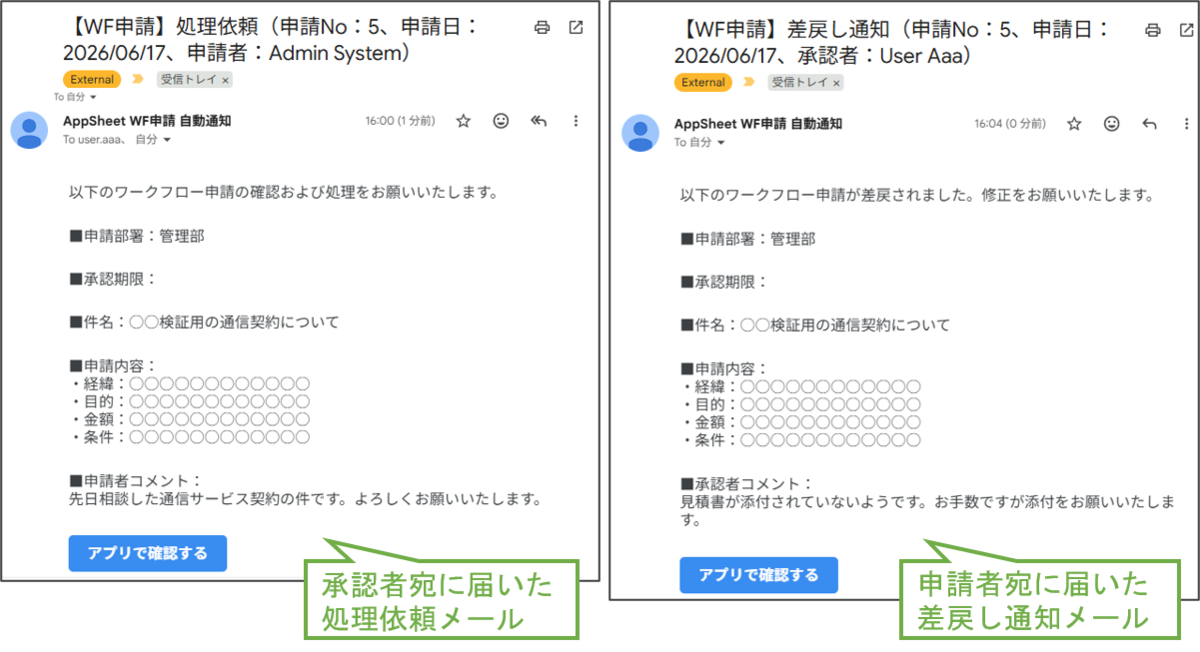

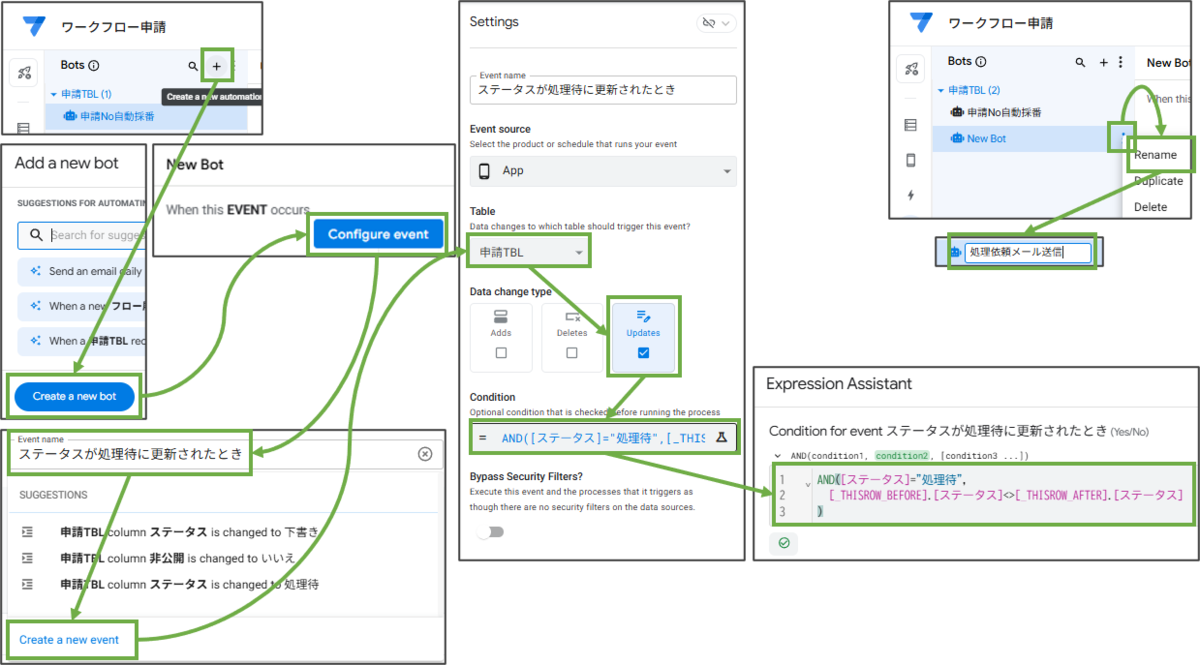

左：申請者が申請を実行した時、承認者(CC:申請者)に処理依頼メールが送付されます。

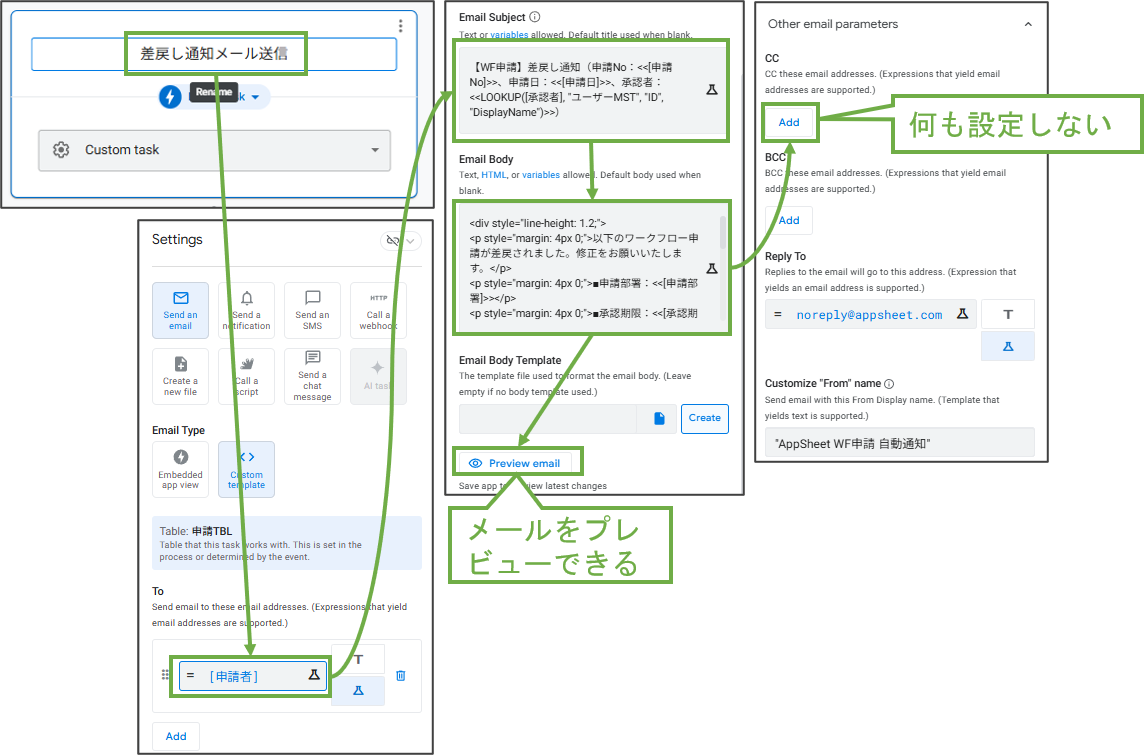

右：承認者が差戻しを実行した時、申請者に差戻し通知メールが送付されます。

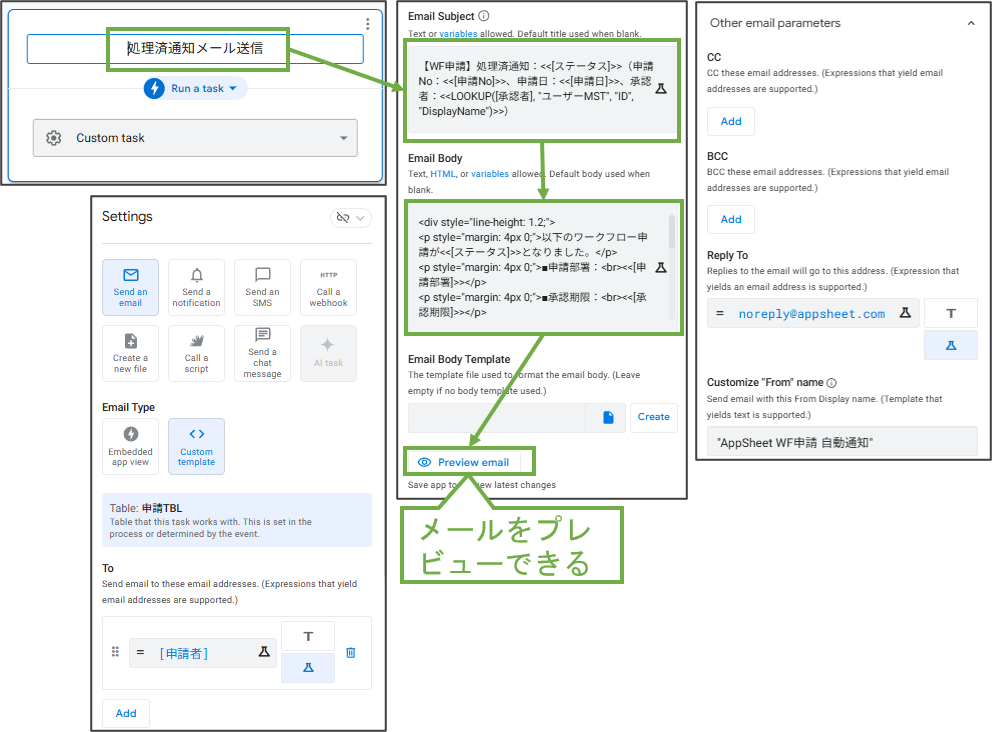

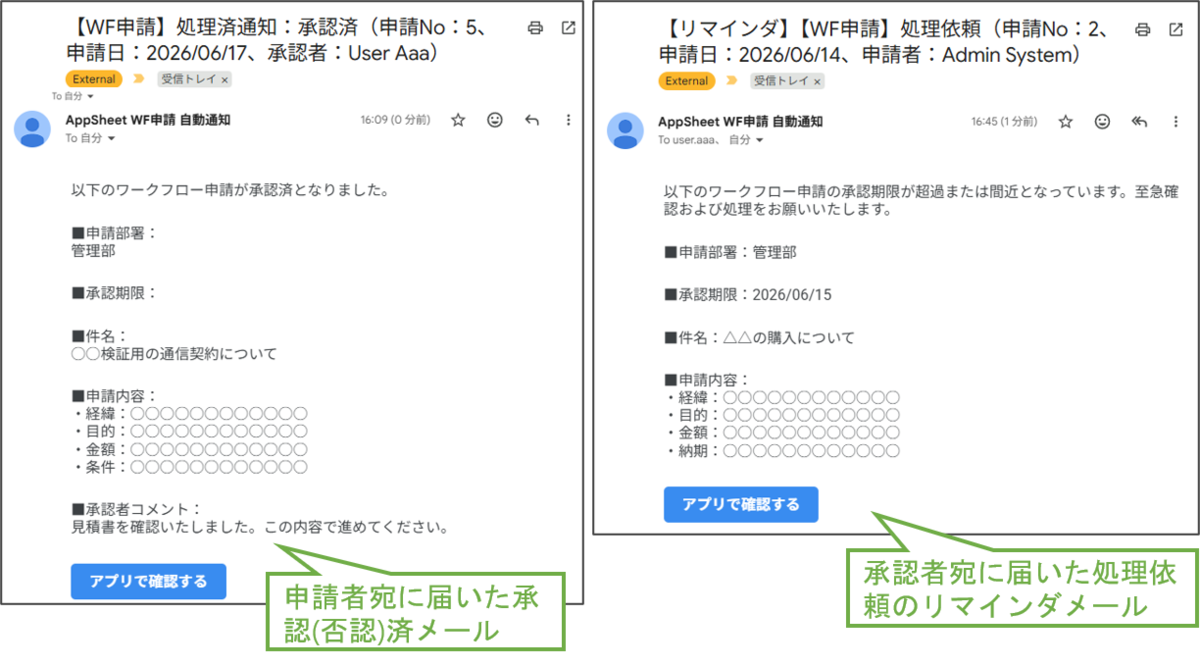

左：承認者が[承認]を実行した時、申請者に承認済通知メールが送付されます。
*否認済通知メールは"承認"が"否認"に置き換わるだけで内容は同じです

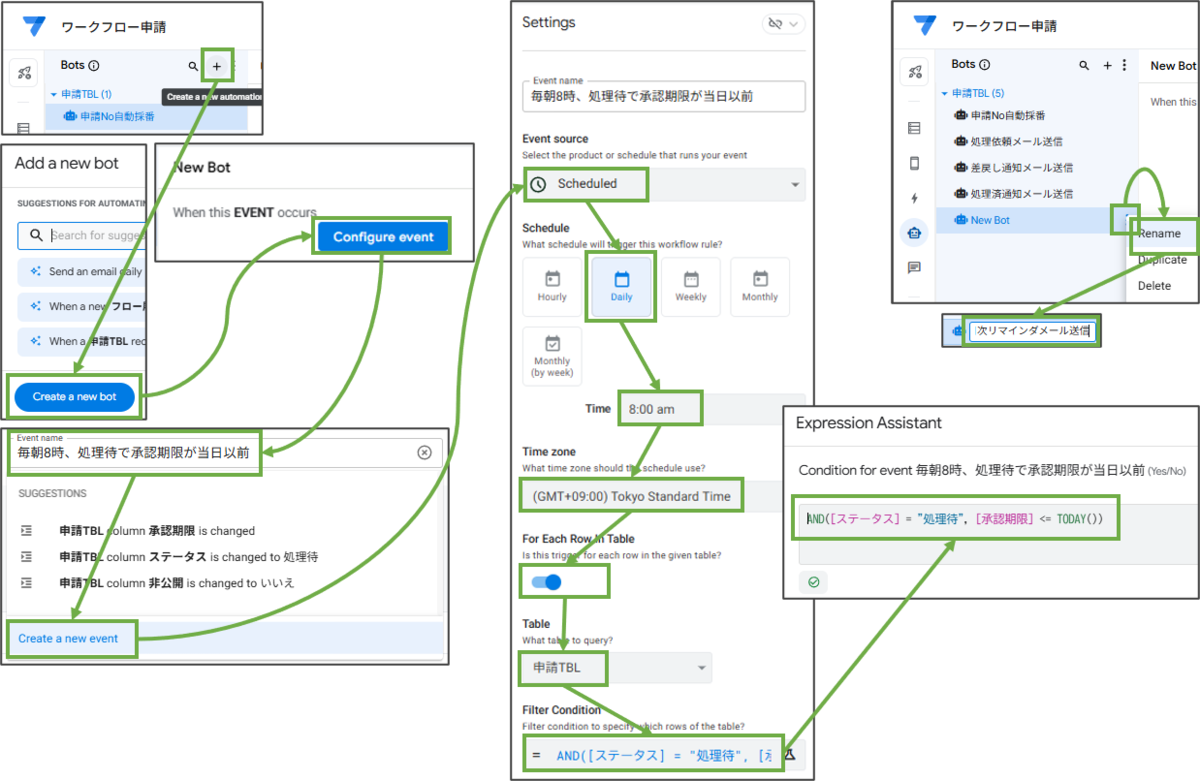

右：承認期限が当日以前の"処理待"の申請データについて、毎日定刻に承認者(CC:申請者)に処理依頼のリマインダメールが送付されます。

Googleスプレッドシート用意

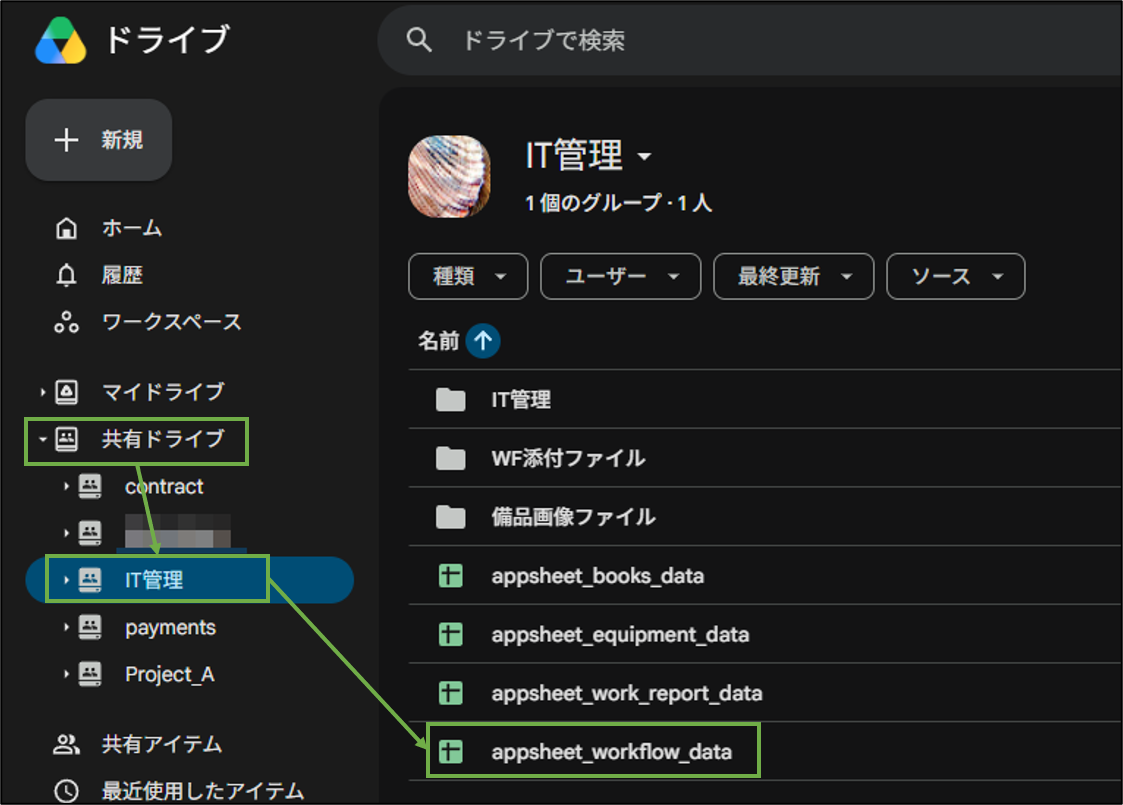

この例では、データソースとなるGoogleスプレッドシートをGoogleドライブの共有ドライブの[IT管理]に用意します([新規＞Googleスプレッドシート＞空白のスプレッドシート]から新規作成できます)。

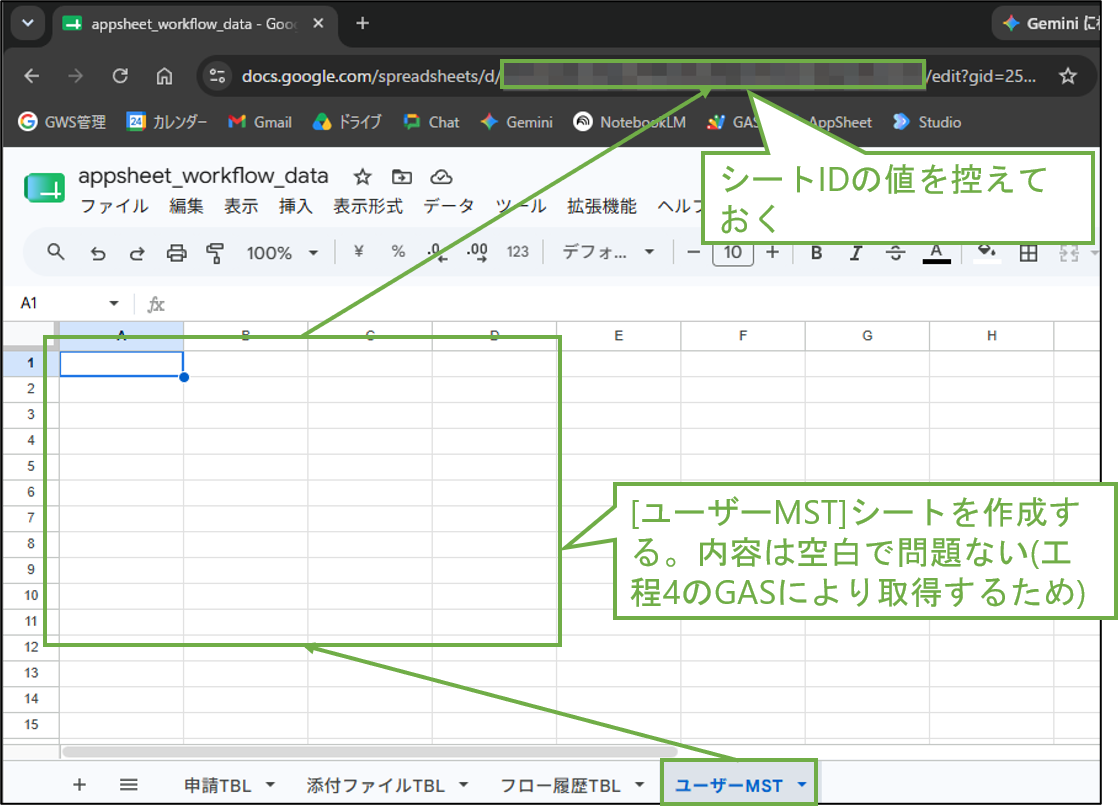

ファイルを開き、出力先シートとして[ユーザーMST]シートを作成します。
データは工程4のGoogle Apps Script(以降GASと表現します)で取得しますので、空白で問題ありません。
URLの「spreadsheets/d/xxxxxx/edit?」のxxxxxx部分(シートID)の値を控えておきます。

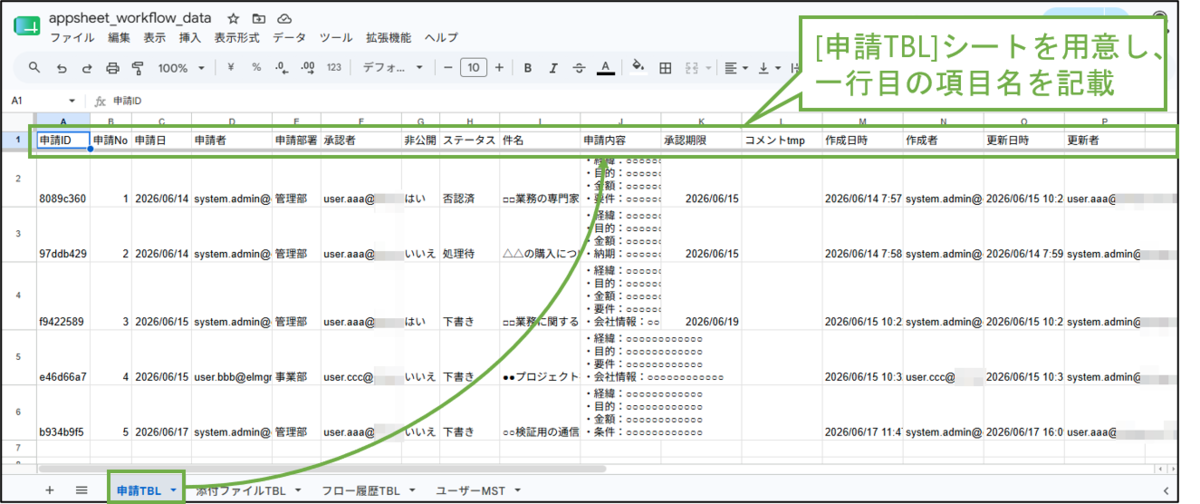

[申請TBL]シートを用意し、工程1の図表1-1の項目定義に従い、一行目の項目名を記載します。
画面イメージのデータはサンプルなので、空行で問題ありません。

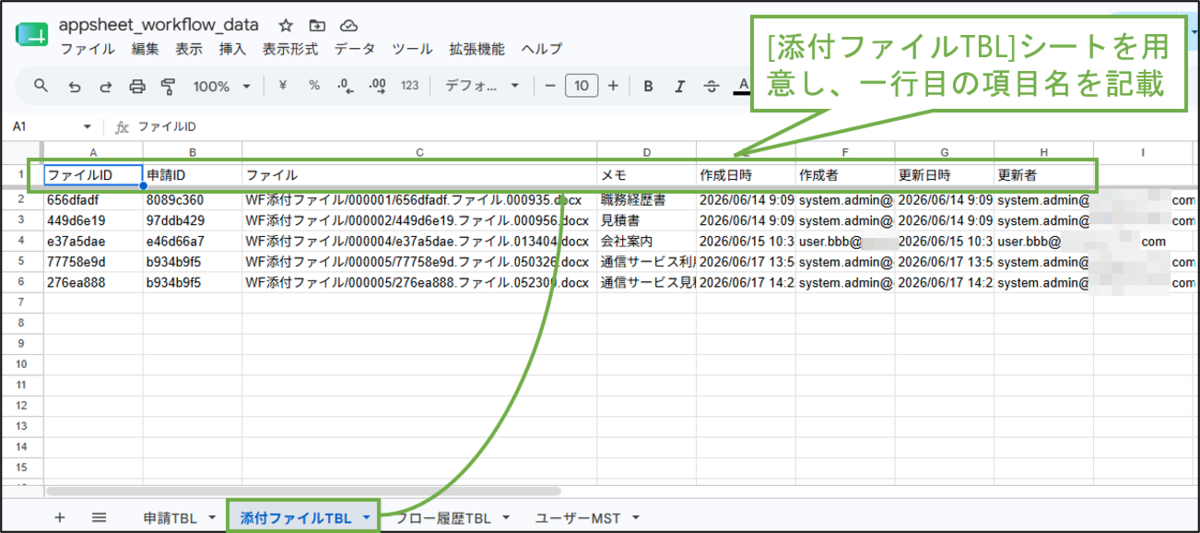

[添付ファイルTBL]シートを用意し、工程1の図表1-2の項目定義に従い、一行目の項目名を記載します。
画面イメージのデータはサンプルなので、空行で問題ありません。

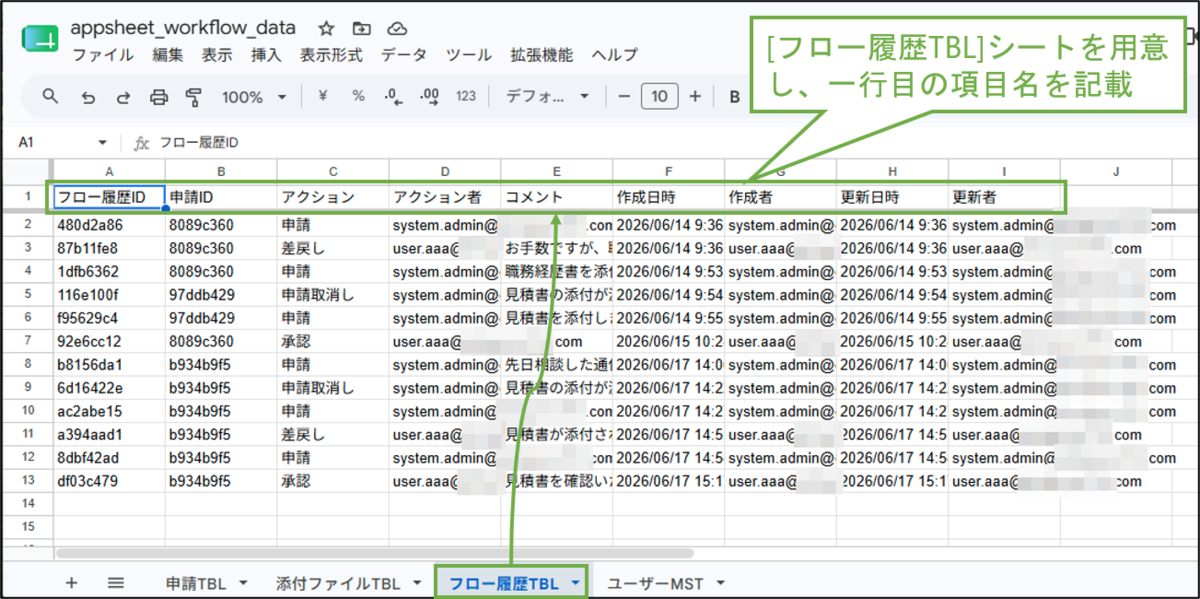

[フロー履歴TBL]シートを用意し、工程1の図表1-3の項目定義に従い、一行目の項目名を記載します。
画面イメージのデータはサンプルなので、空行で問題ありません。

Google Apps Script作成

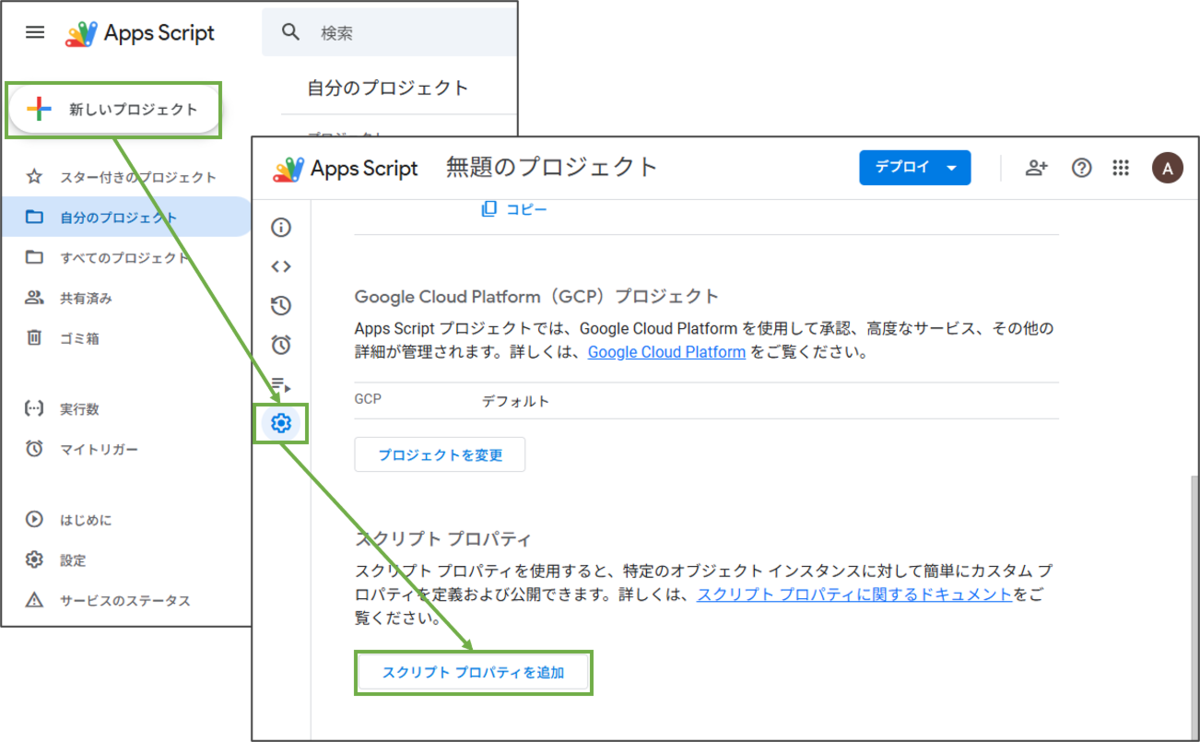

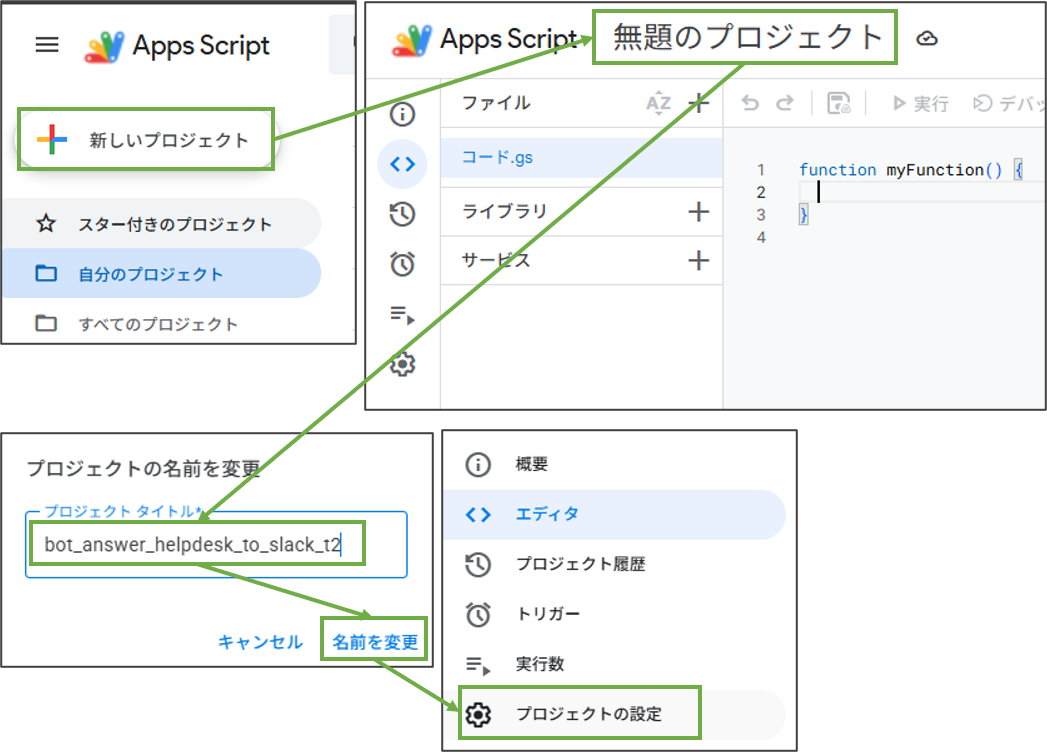

GASのホーム画面にアクセスし、[新しいプロジェクト]を選択します。

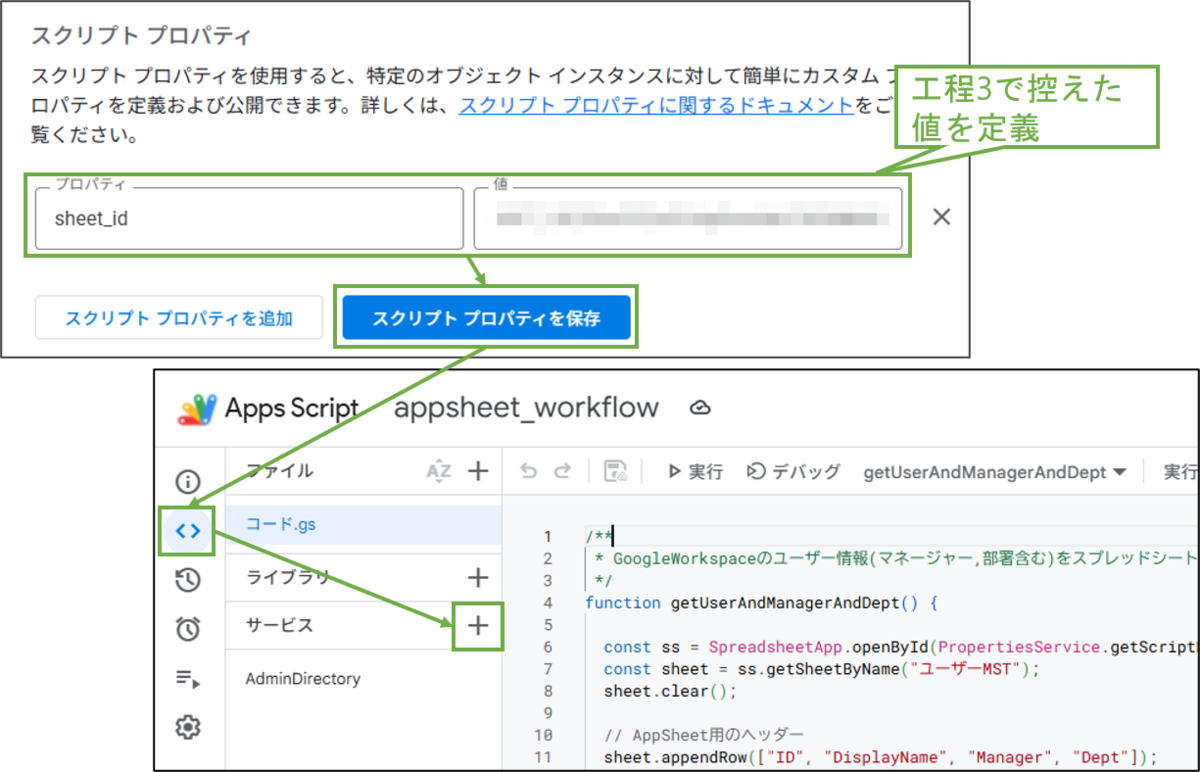

左端の歯車アイコン(プロジェクトの設定)を選択し、画面の下の方にある[スクリプトプロパティを追加]を選択します。

工程3で控えたGoogleスプレッドシートのシートIDを定義し、[スクリプトプロパティを保存]を選択します。

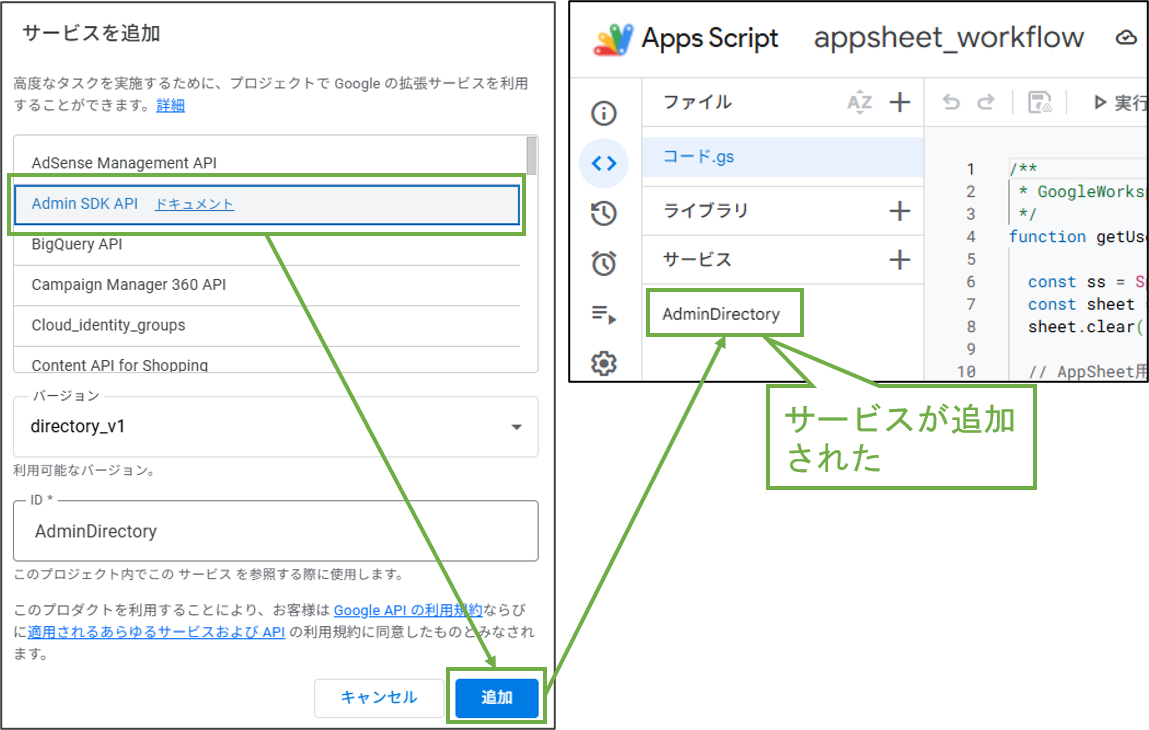

左端のコードアイコン(コードエディタ)を選択し、[サービス]の右の[+]アイコンを選択します。

[Admin SDK API]を選択し、[追加]を選択します。
左メニューの[サービス]の下にサービスが追加されました。

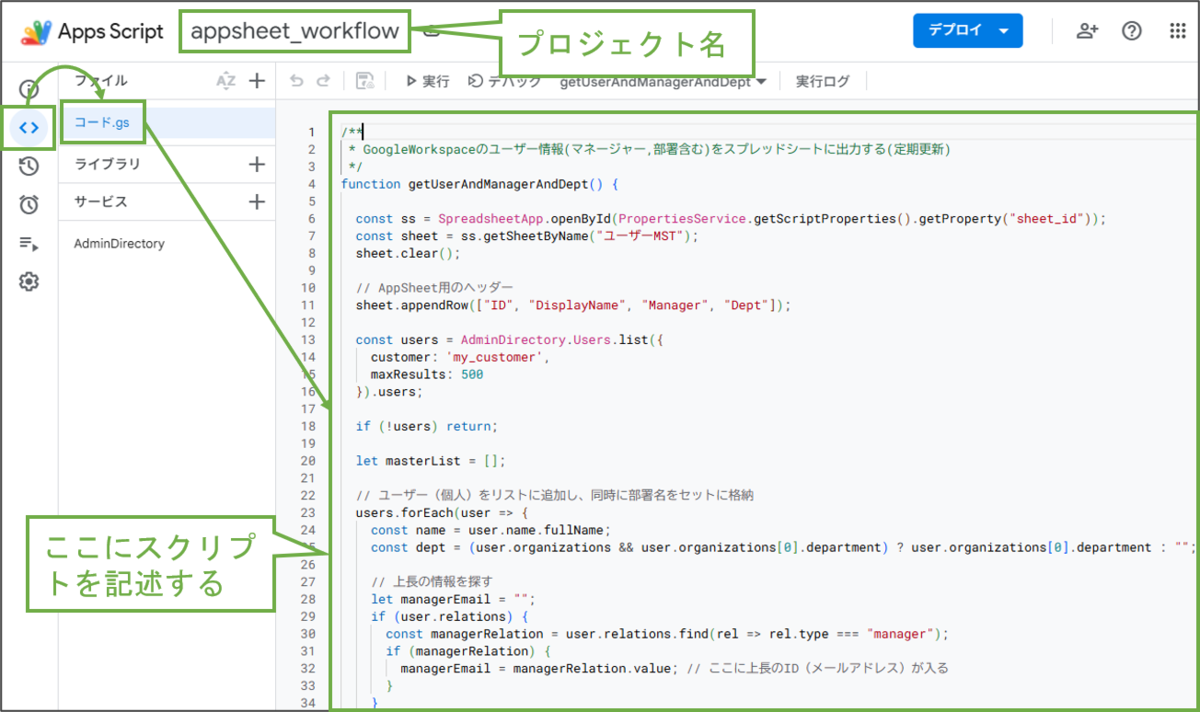

スクリプトエディターのコード.gsにスクリプトを記述していきます。

/**
 * GoogleWorkspaceのユーザー情報(マネージャー,部署含む)をスプレッドシートに出力する(定期更新)
 */
function getUserAndManagerAndDept() {

  const ss = SpreadsheetApp.openById(PropertiesService.getScriptProperties().getProperty("sheet_id"));
  const sheet = ss.getSheetByName("ユーザーMST");
  sheet.clear();

  // AppSheet用のヘッダー
  sheet.appendRow(["ID", "DisplayName", "Manager", "Dept"]);

  const users = AdminDirectory.Users.list({
    customer: 'my_customer',
    maxResults: 500
  }).users;

  if (!users) return;

  let masterList = [];

  // ユーザー（個人）をリストに追加し、同時に部署名をセットに格納
  users.forEach(user => {
    const name = user.name.fullName;
    const dept = (user.organizations && user.organizations[0].department) ? user.organizations[0].department : "";

    // 上長の情報を探す
    let managerEmail = "";
    if (user.relations) {
      const managerRelation = user.relations.find(rel => rel.type === "manager");
      if (managerRelation) {
        managerEmail = managerRelation.value; // ここに上長のID（メールアドレス）が入る
      }
    }

    // 個人をリストに追加（IDはメールアドレス）
    masterList.push([user.primaryEmail, name, managerEmail, dept]);
  });

  // スプレッドシートに書き込み
  if (masterList.length > 0) {
    sheet.getRange(2, 1, masterList.length, 4).setValues(masterList);
  }
}

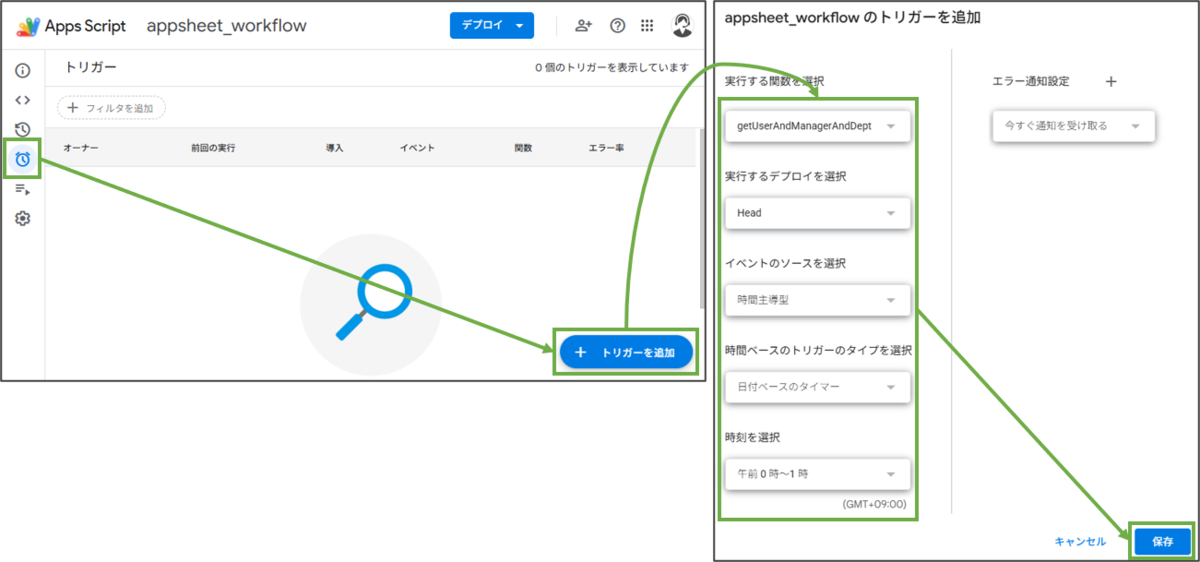

スクリプト実装後、左端の時計アイコン(トリガー)を選択し、画面右下にある[トリガーを追加]を選択します。
この例ではgetUserAndManagerAndDept()を毎日午前0-1時に実行することとし、以下のように設定し、[保存]を選択します。

実行する関数を選択：getUserAndManagerAndDept
イベントのソースを選択：時間主導型
時間ベースのトリガーのタイプを選択：日付ベースのタイマー
時刻を選択：午前0時～1時(GMT+09:00は日本時間)

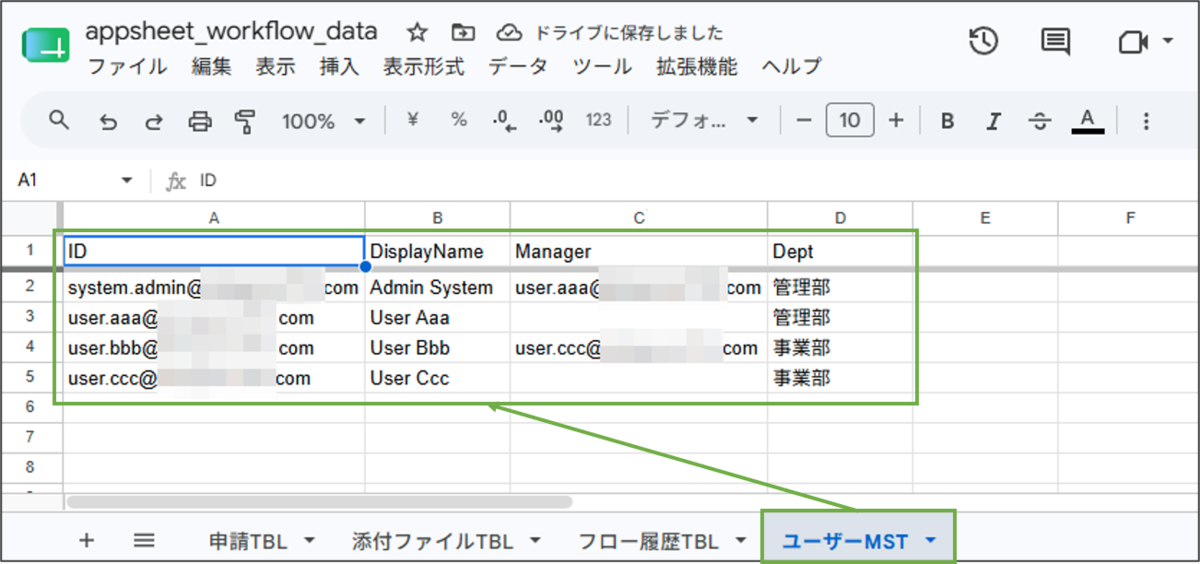

GAS実行後のGoogleスプレッドシートの出力結果を確認します。
[申請者]・[申請部署]・[承認者]・[アクション者]・[作成者]・[更新者]のマスターとして使用する想定です。

Google AppSheet アプリ作成

この例では工程3で用意したGoogleスプレッドシートのデータを元にアプリを作成します。

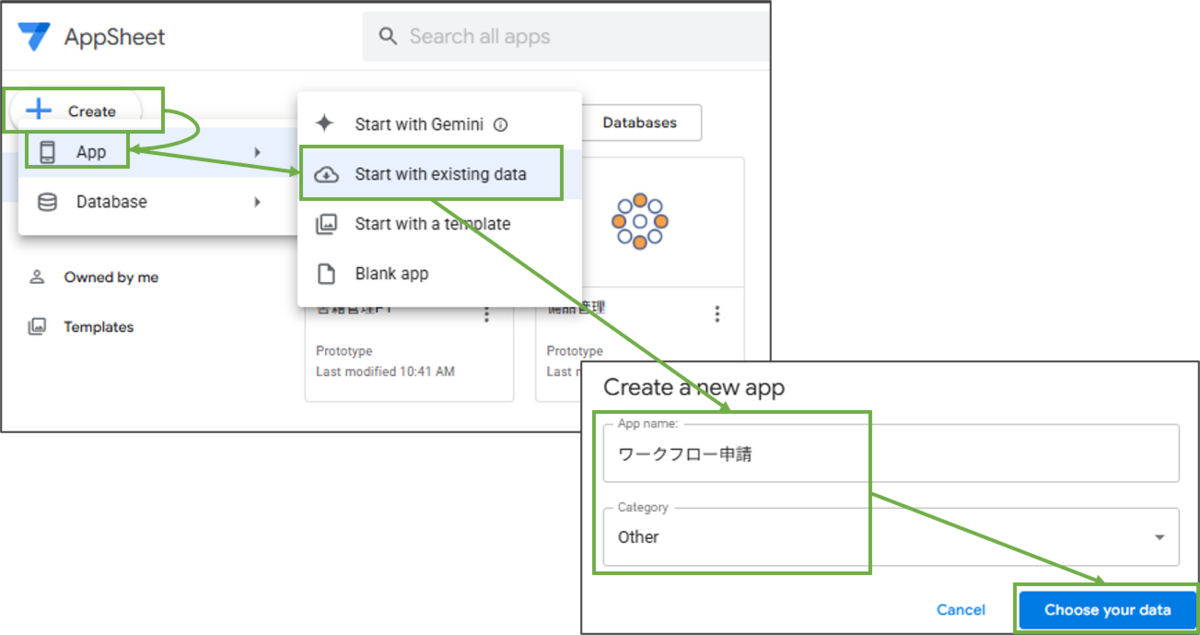

AppSheetのホーム画面にアクセスし、[+Create]を選択し、[App＞Start with existing data]を選択します。
以下の通り入力し、[Choose your data]を選択します。

App name：ワークフロー申請
Category：Other

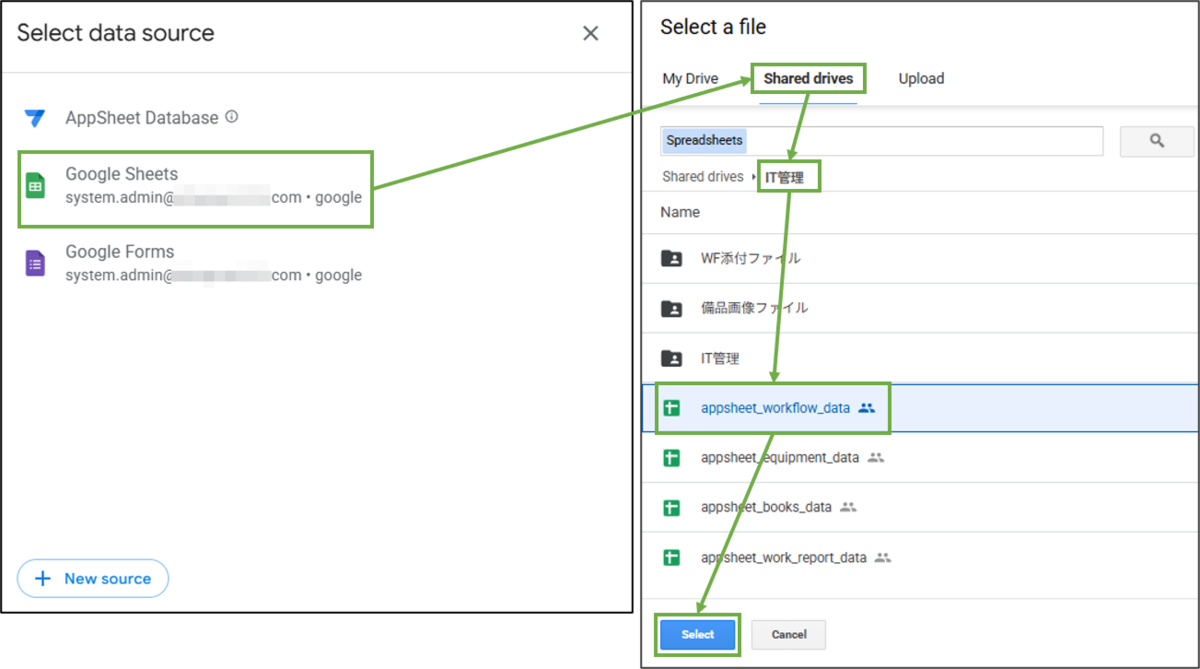

[Google Sheets]を選択します。
工程3で用意したGoogleスプレッドシートのファイルを選択し、[Select]を選択します。

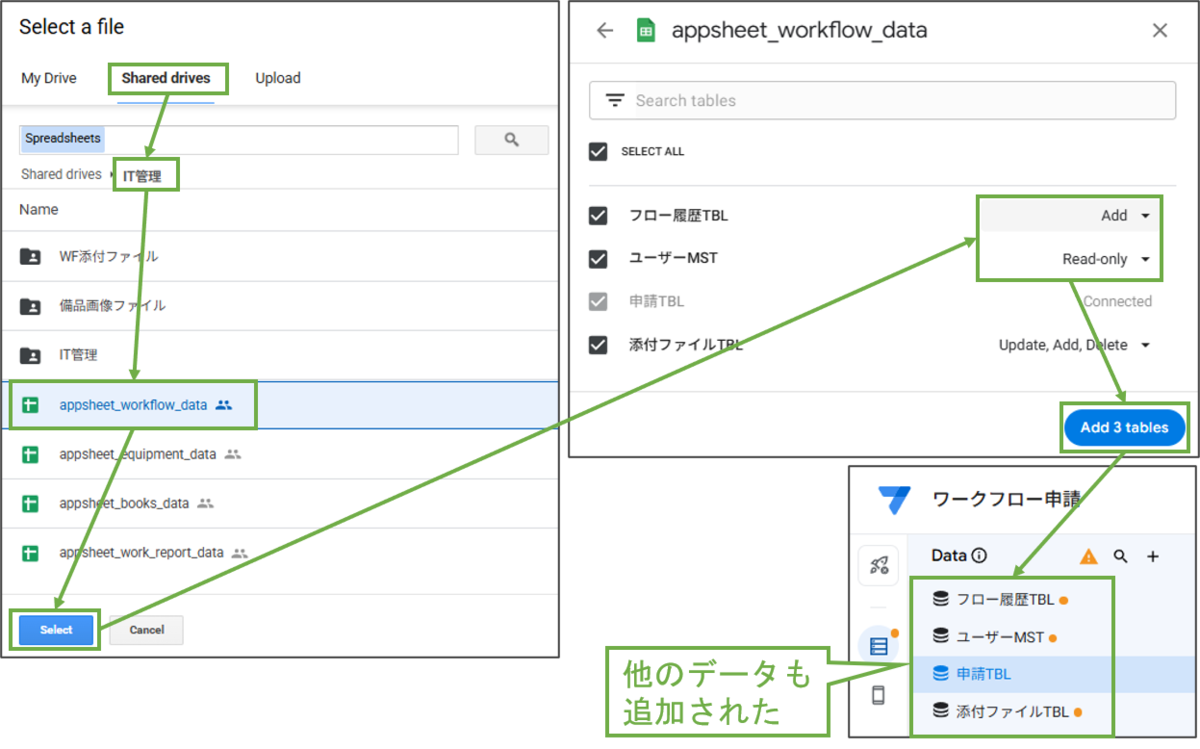

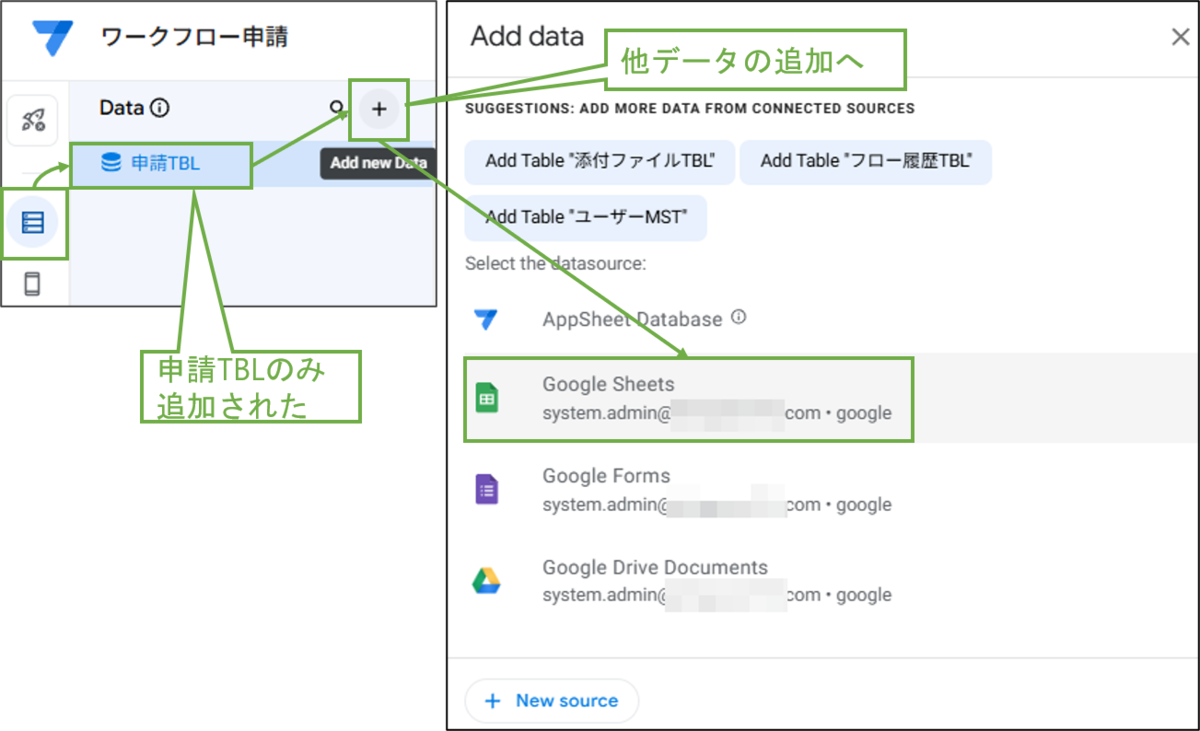

左端アイコンの[Data]を選択すると、[申請TBL]のみ追加されています。他データを追加するため、左メニューの[Data]行の右の[+]を選択します。
[Google Sheets]を選択します。もしくは、この画面例のように[Add Table "(追加対象シート)"]が表示される場合はこれを選択でも構いません。
