【Yamaha ネットワーク機器】コンソール接続方法

Yamahaネットワーク機器(RTX・FWXシリーズ)のコンソール接続の方法を紹介します。
Yamahaネットワーク機器のインターフェース設定やフィルタ設定を間違えた等により、ネットワーク経由でのサインインができなくなった場合 、コンソールからの接続が必要になります。機種によってコンソールの規格が異なるので、いざという時に備えて確認しておくと安心です。

• 操作環境：Windows11
• 対象機器：FWX120

Yamahaネットワーク機器とPCの物理的な接続

FWX120やRTX1200の場合、RS-232Cオスのコンソールポートがあります。Yamahaネットワーク機器とPCをRS-232Cメス⇔USBのシリアルケーブルで接続します。

*変換ケーブル(RS-232Cメス⇔USB)の例：

RS232c USB 変換ケーブル, CableCreation USB to RS232 アダプタ【PL2303チップセット内蔵】USB 2.0（オス）- RS232 （メス） DB9ピン シリアル変換ケーブル キャッシャーレジスター/モデム/スキャナー/CNCなどに対応 ブラック 2M 価格：3,260円（税込、送料無料) (2024/11/11時点) 楽天で購入

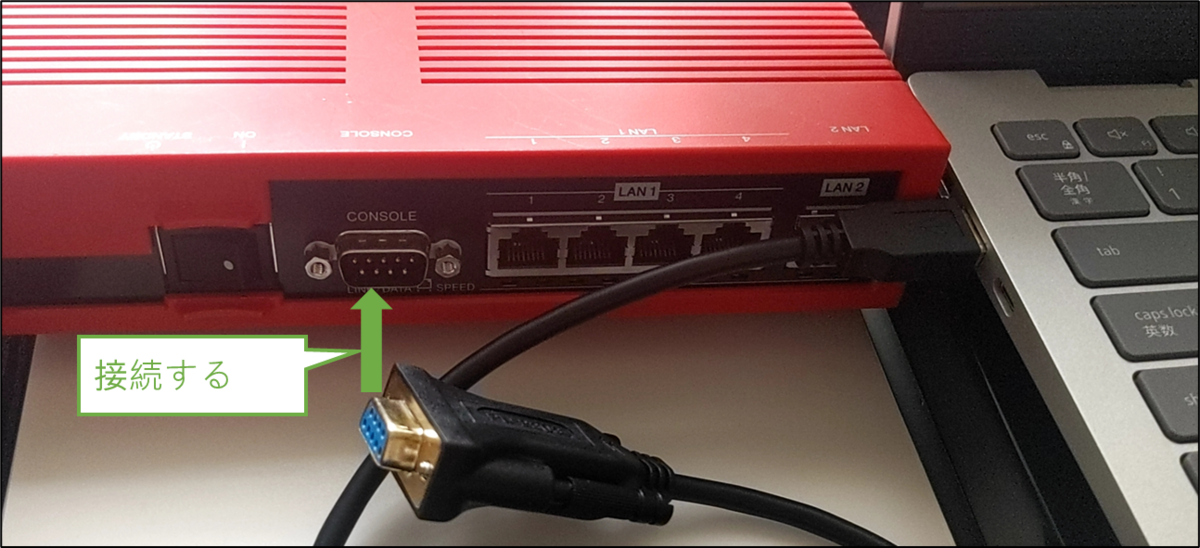

図表1-1 FWX120等の物理的な接続イメージ

RTX1210やRTX1300の場合、RJ-45のコンソールポートがあります。Yamahaネットワーク機器をRJ-45⇔RS-232Cメスのシリアルケーブルと接続し、さらにRS-232Cオス⇔USBの変換ケーブルでPCと接続します。

*変換ケーブル(RS232Cオス⇔ USB)の例：

エレコム USBtoSerial変換ケーブル 0．5m グラファイト UC-SGT2 [UCSGT2] 価格：2,683円（税込、送料別) (2024/11/11時点) 楽天で購入

図表1-2 RTX1210等の物理的な接続イメージ

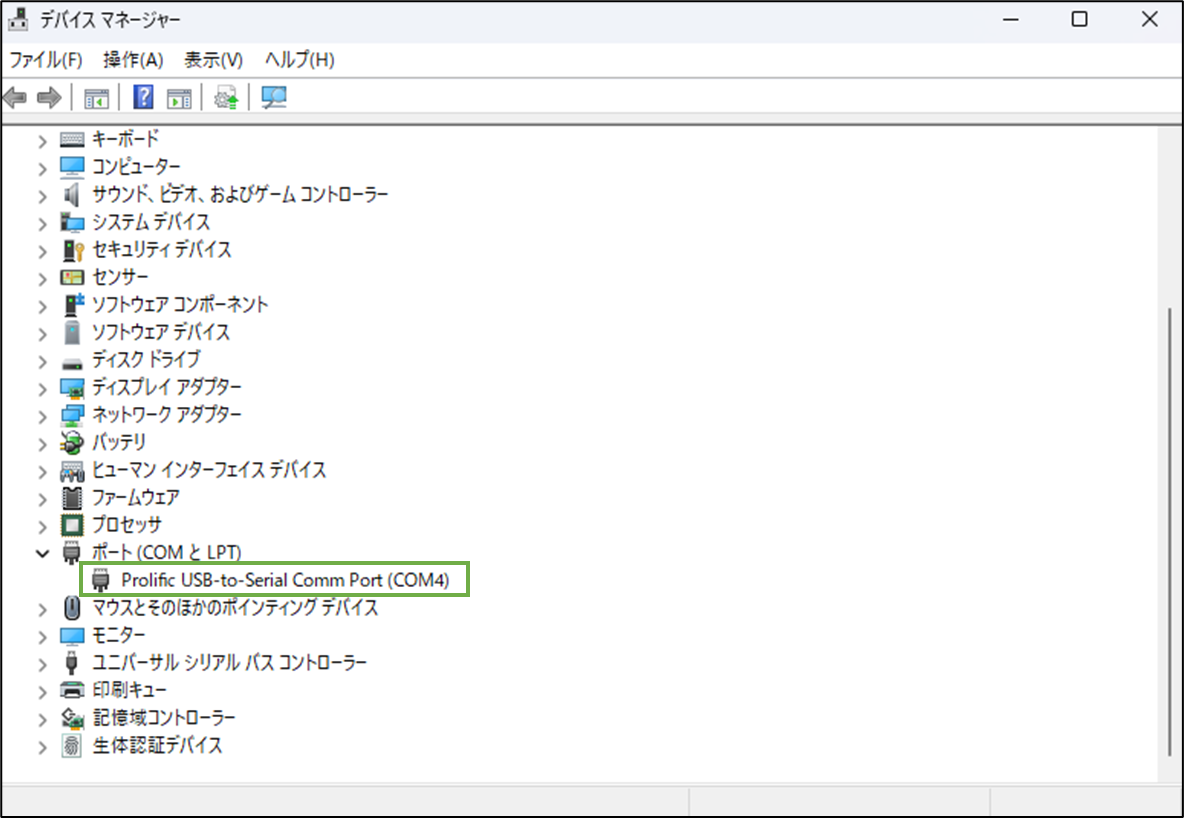

PC上で接続がきちんと認識されれば、[デバイスマネージャー]の[ポート(COMとLTP)]の下にポートが表示されます。

*変換ケーブルにドライバが付属されている場合は、接続PCにドライバをインストールします。WindowsUpdateを実行することで認識される場合もあります

図表1-3 デバイスマネージャーでの認識状況

PCへのTeraTermインストール

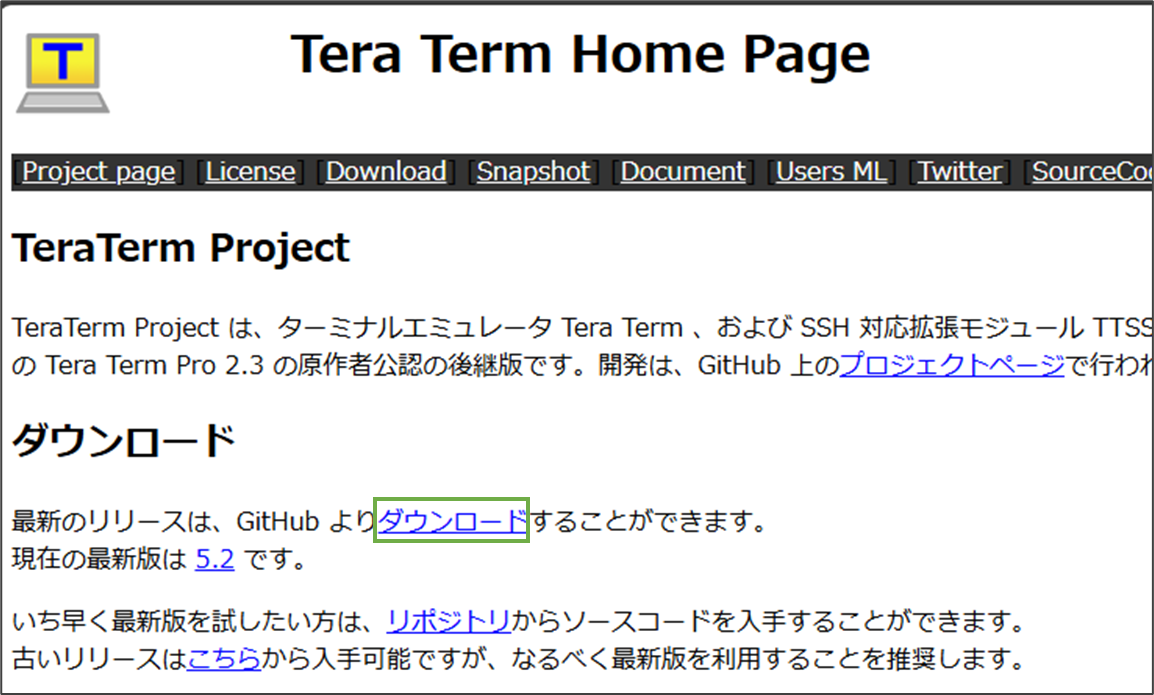

WebブラウザーにてTeraTermの公式サイトにアクセスし、[ダウンロード]を選択します。

図表2-1 Tera Teamインストール(ダウンロードへ)

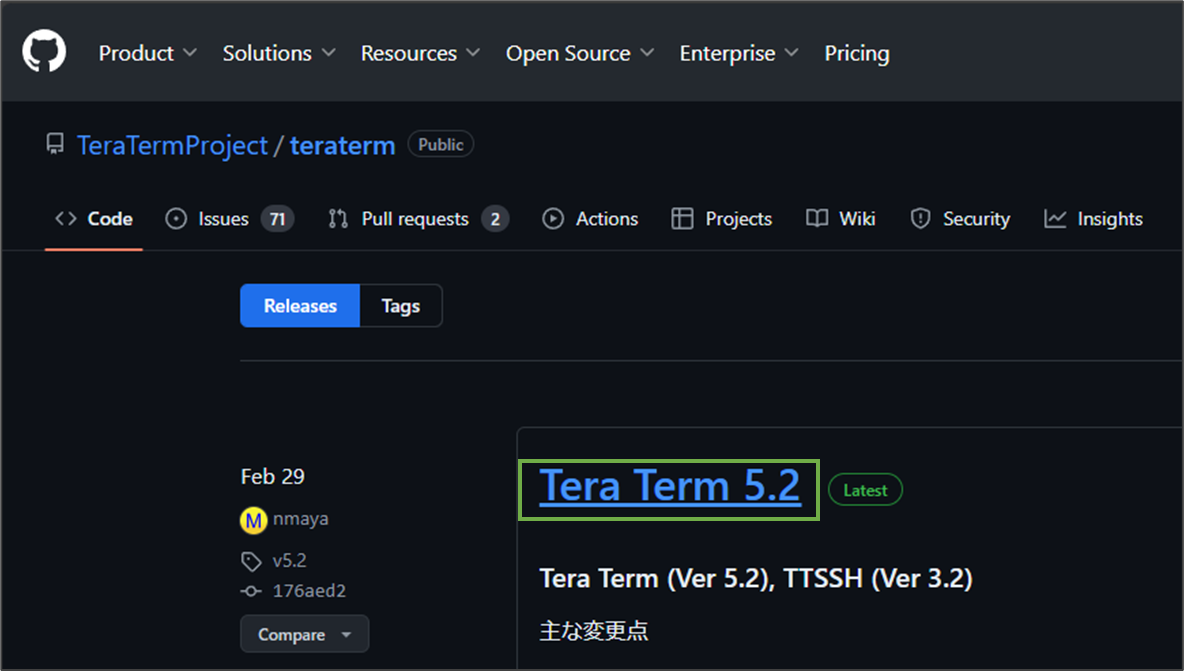

最新版のリンクを選択します。

図表2-2 Tera Teamインストール(最新版選択)

画面下部のインストールモジュールを選択します。

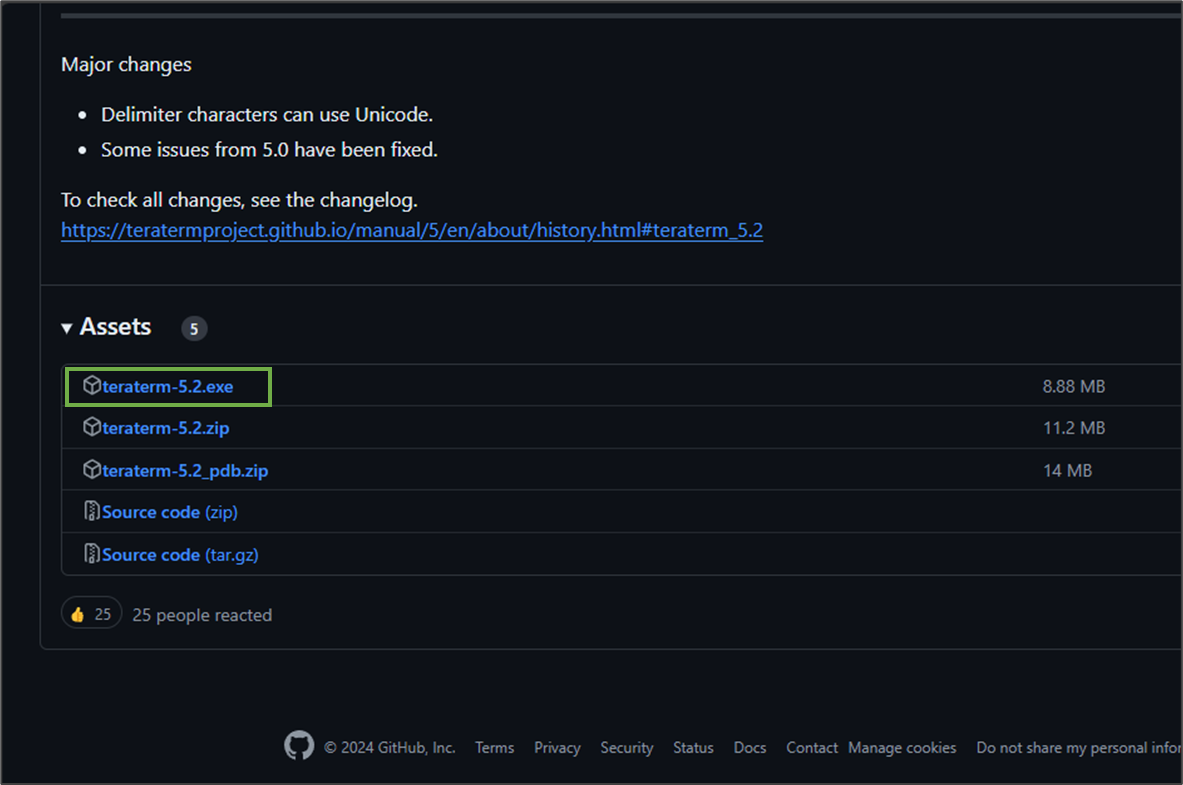

図表2-3 Tera Teamインストール(ダウンロードファイル選択)

ダウンロードしたモジュールをダブルクリックしてインストールを開始します。

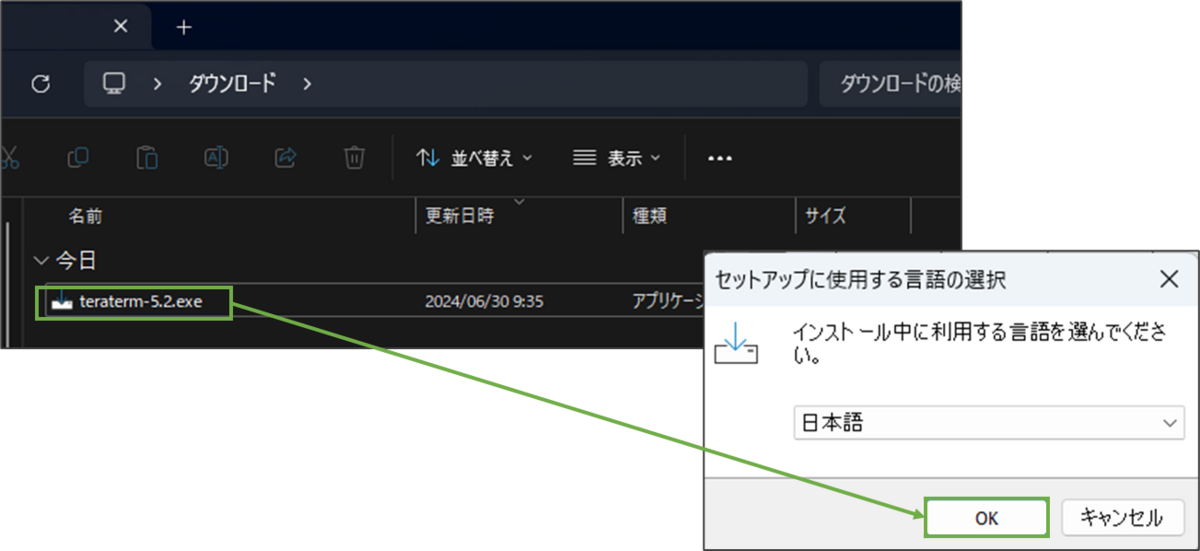

図表2-4 Tera Teamインストール(インストール開始)

インストールウィザードに従い、インストールを進めます。

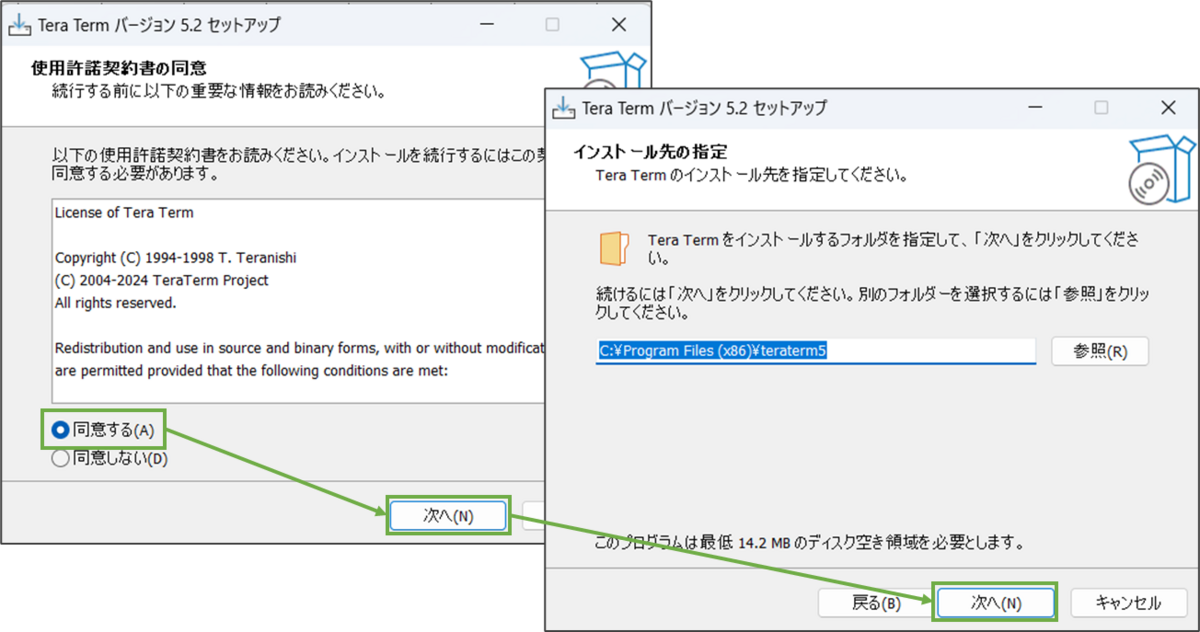

図表2-5 Tera Teamインストール(使用許諾,フォルダー選択)

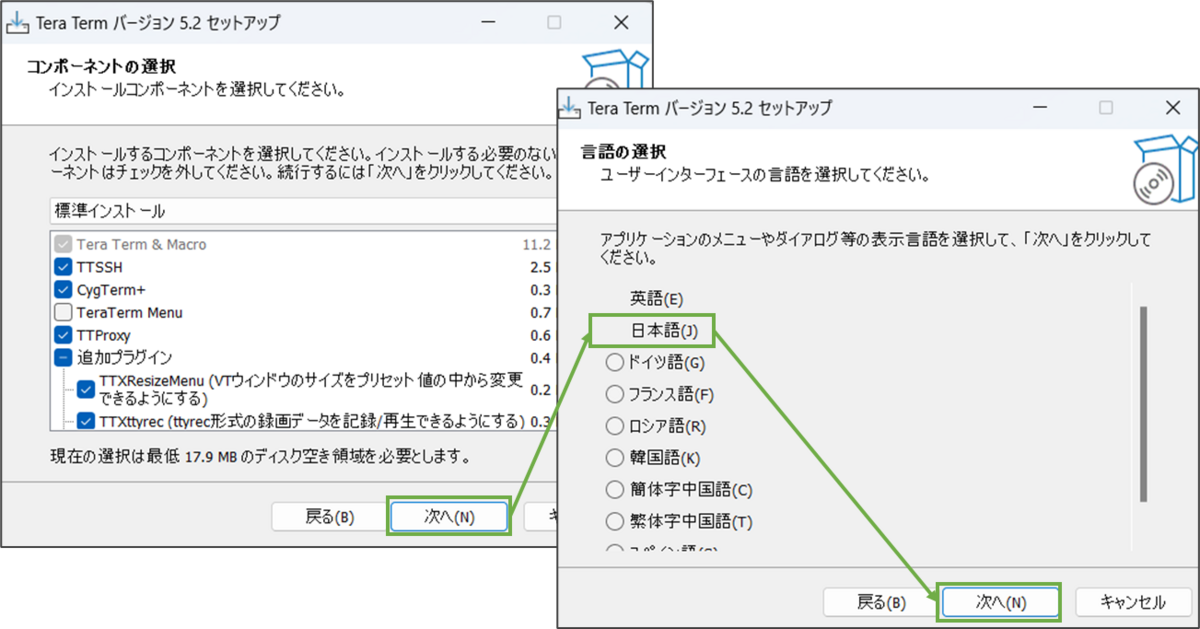

図表2-6 Tera Teamインストール(コンポーネント,言語)

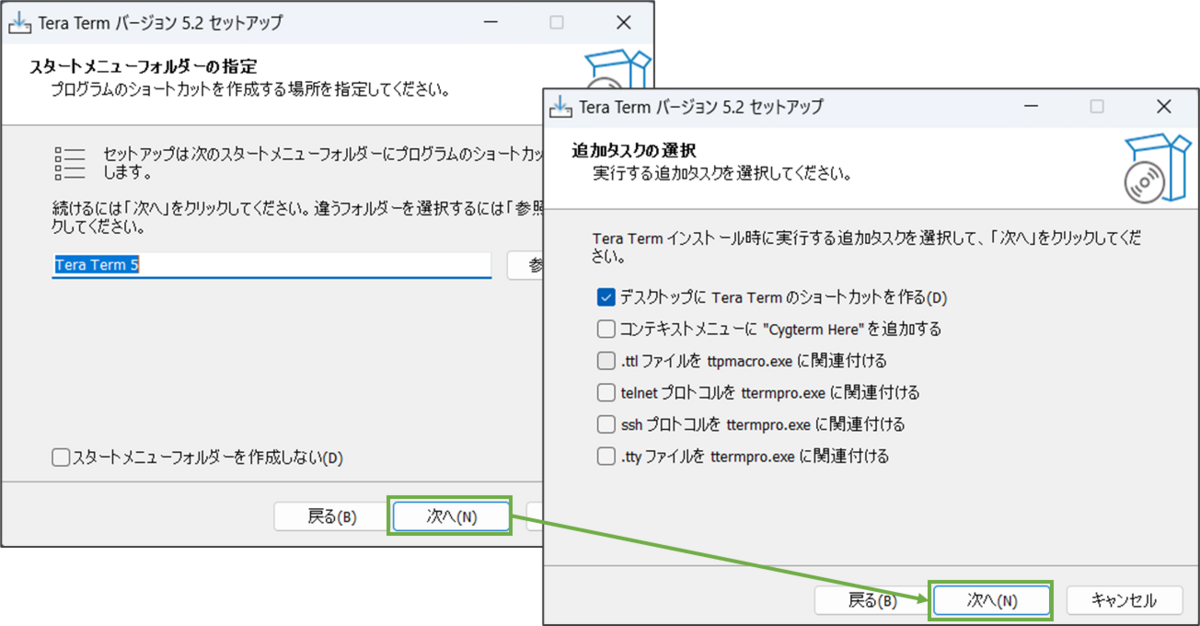

図表2-7 Tera Teamインストール(スタートメニュー,追加タスク)

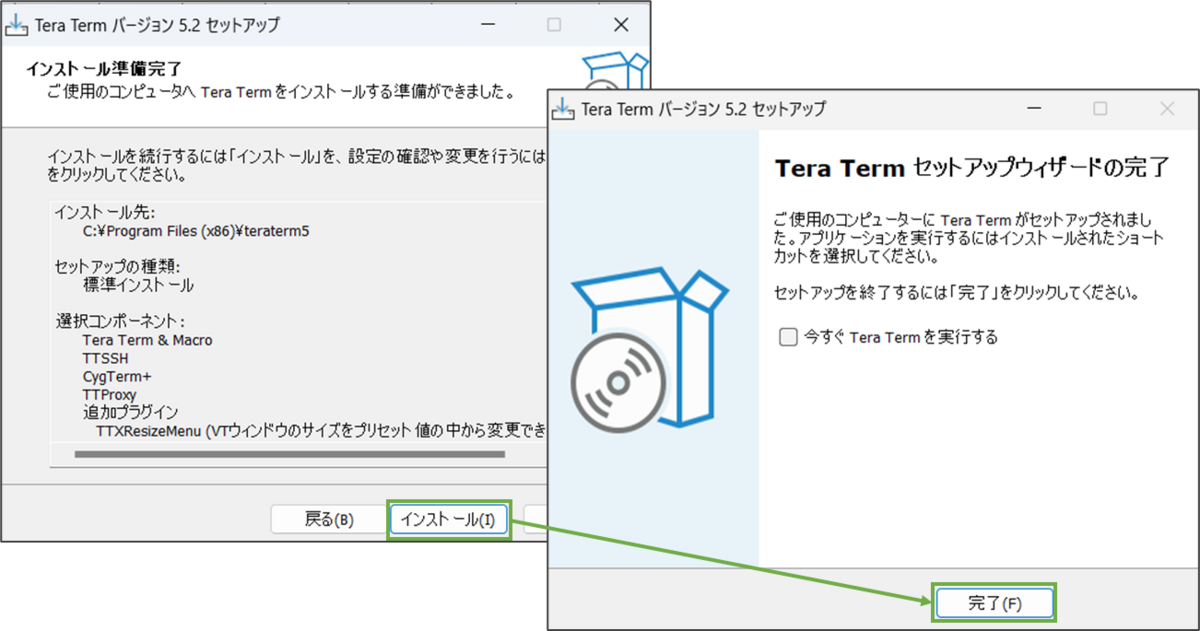

図表2-8 Tera Teamインストール(準備完了,インストール完了)

TeraTermによるYamahaネットワーク機器のシリアル接続

前の工程でインストールした[TeraTeam]を起動し、[シリアル]は工程1で設定したポートを選択し、[OK]を選択します。

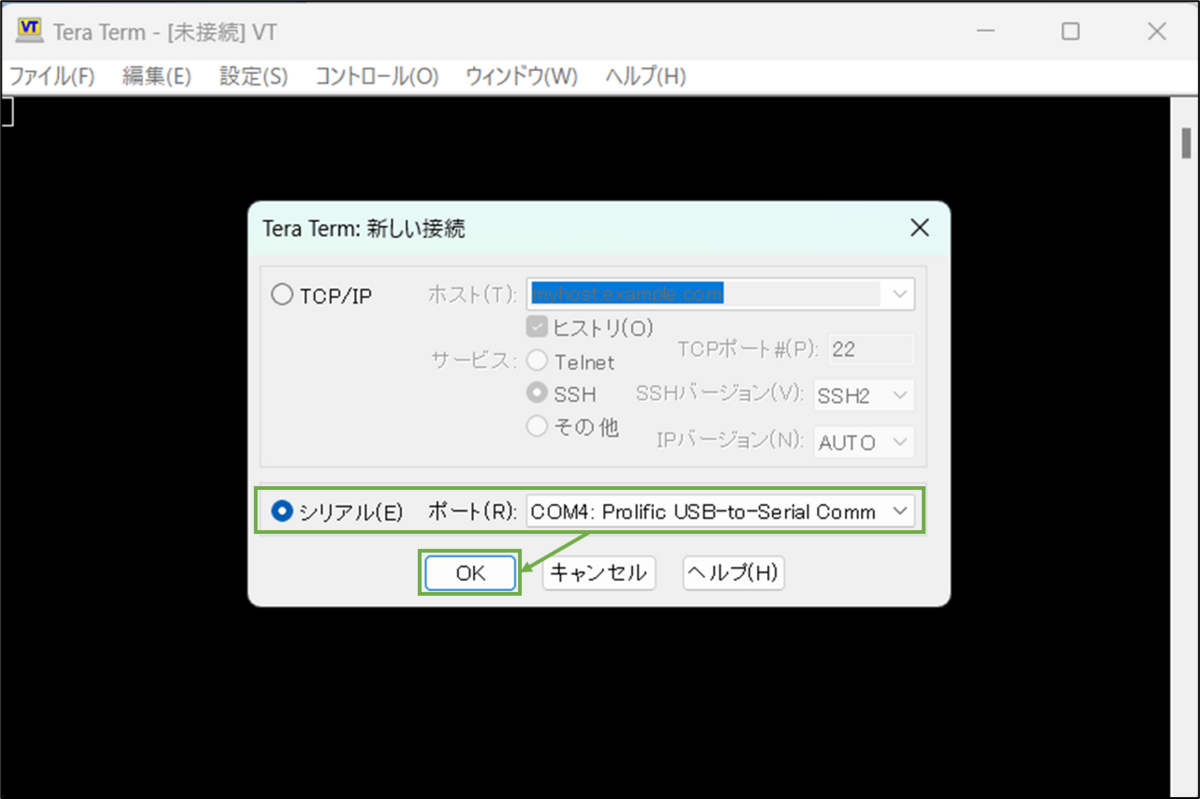

図表3-1 Tera Teamでシリアル接続(接続方法選択)

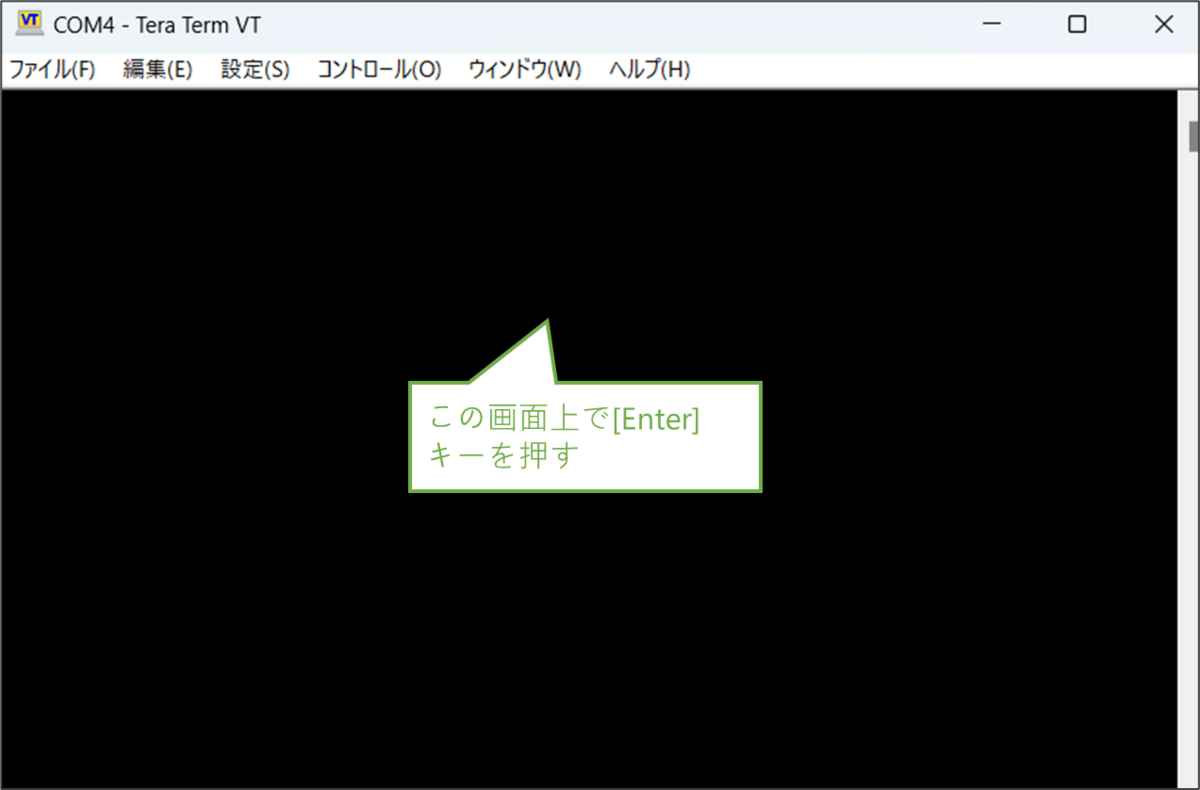

黒い画面上で、[Enter]キーを押します。

図表3-2 Tera Teamでシリアル接続(接続へ)

Yamaha機器のパスワード入力を求められますので、これを入力します。

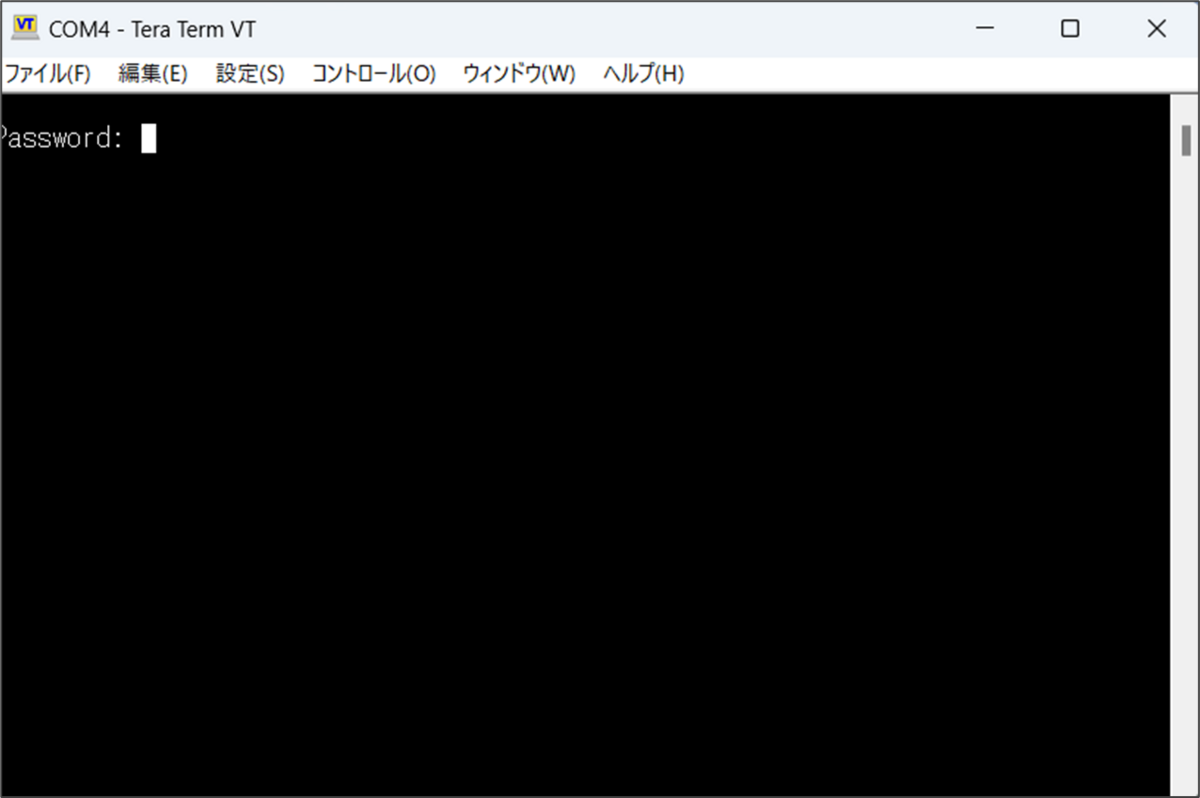

図表3-3 Tera Teamでシリアル接続(パスワード入力)

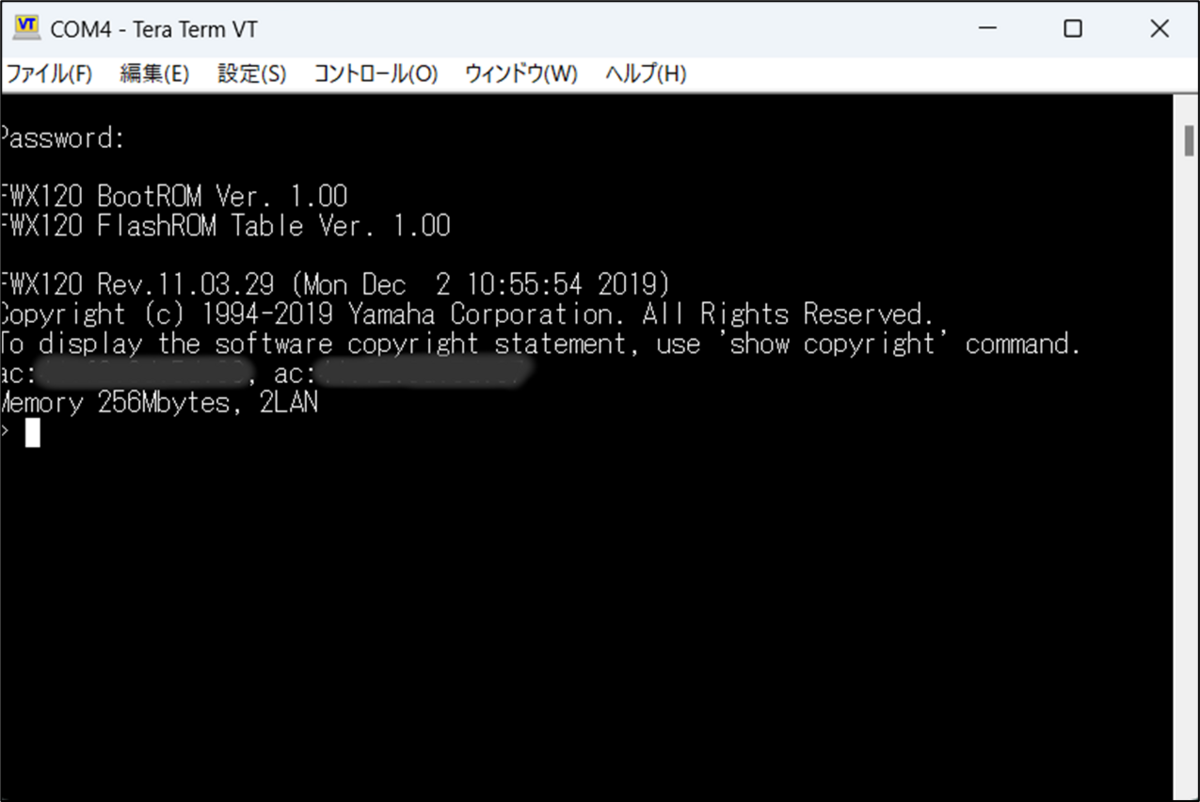

パスワード認証が通ると、シリアルコンソール経由でYamahaネットワーク機器をメンテナンスできるようになります。

図表3-4 Tera Teamでシリアル接続(接続完了)

コンソールケーブルProlific PL2303のWindows11での認識(参考)

最初に紹介したFWX120との接続で使用したシリアルケーブル(Prolific PL2303)について、Windows11で認識されないというネット記事がちらほらありましたが、2024年6月時点のWindows11環境では問題なく接続できました。以前は物理的に接続するだけでは認識できませんでしたが、最近は認識できるようになったものと推測します。
